(030) - DOUBÍ U TURNOVA

POPIS DOPRAVNÍHO BODU

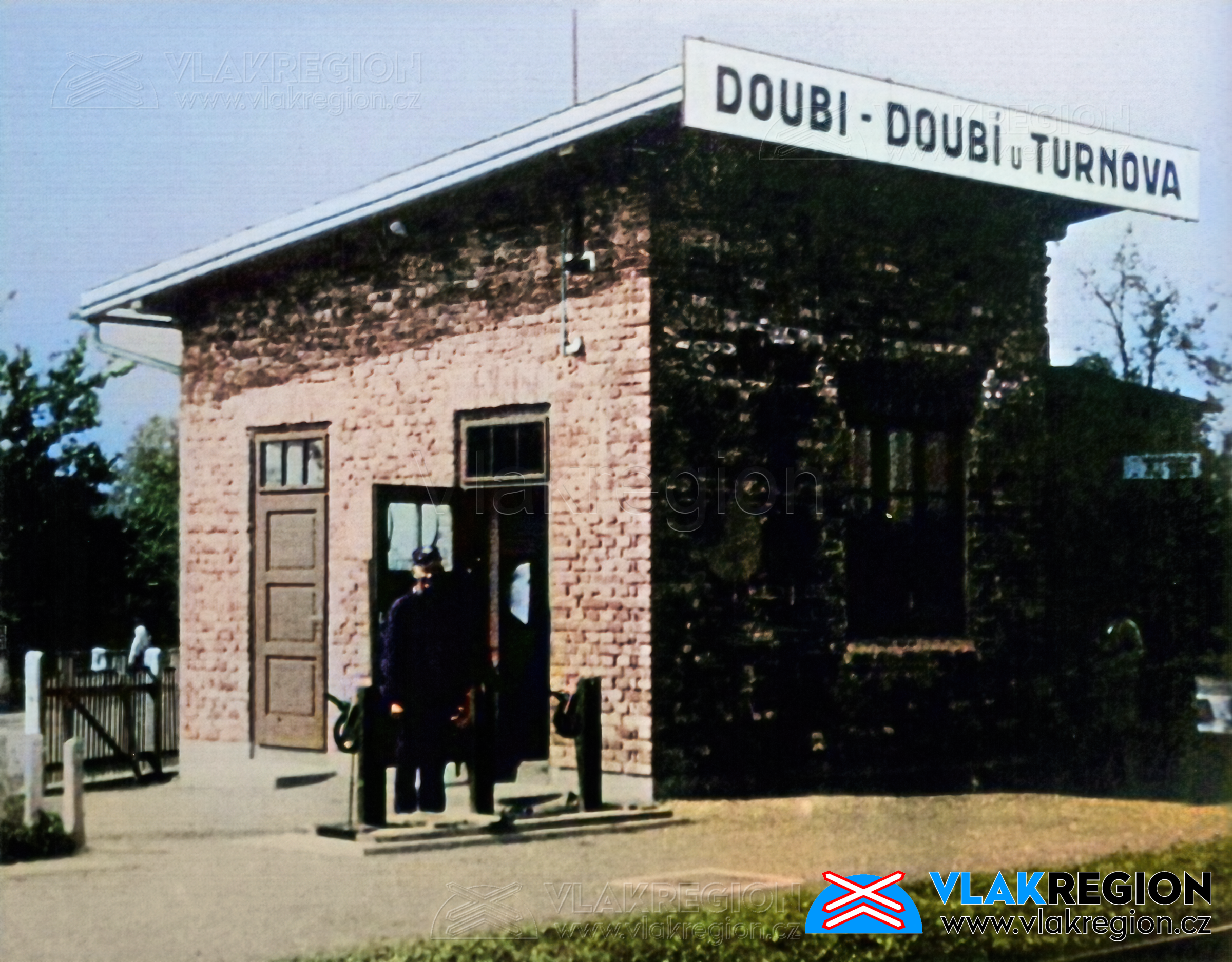

Doubí u Turnova je jednokolejná mezilehlá zastávka v rovném úseku trati a zároveň automatické hradlo na trati z Turnova do Liberce. Ač vlaky jezdí po kolejích kolem Doubí již od roku 1858, tak se historie zastávky začíná psát až v době druhé světové války, kdy je při strážním domku č. 156 otevřena 17. května 1943 nová zastávka se stanovištěm závoráře. Závorář v té době obsluhuje troje mechanické závory. Jméno zastávky bylo samozřejmě německo-české a to Doubi Hp. / Doubí u Turnova Hp. – po válce pak samozřejmě jen Doubí u Turnova.

Doubí u Turnova

Po válce, v roce 1955, je kvůli větší propustnosti trati úsek mezi Turnovem a Sychrovem rozdělen a na zastávce je zřízena hláska. V roce 1963 byl jeden z přejezdů na vzdálenější komunikaci III. třídy zabezpečen přejezdovým zabezpečovacím zařízením kategorie PZS 3SBI typu VÚD a tak závorář ze zastávky ovládá již jen dva mechanicky zabezpečené přejezdy. V roce 1986 byla na zastávce umístěna nová světelná návěstidla a v roce 1992 bylo instalováno nové traťové zabezpečovací zařízení. Staniční úsek mezi Turnovem a Sychrovem je rozdělen hradlem Doubí, na dva úseky, z čehož první úsek z Turnova po oddílové návěstidlo So je dlouhý 3,782 km a druhý úsek od oddílového návěstidla Lo do Sychrova má délku 2,528 km. Traťové zařízení bylo 2. kategorie typu RPB 71 a pro vyhodnocení průjezdu vlaku byly použity izolované kolejnice s kolejovým obvodem SKO21. Návěstidla byla umístěna vždy na každé straně zastávky a oba úseky se tak překrývají. Elektronika zabezpečovacího zařízení byla umístěna do plechových skříněk v místnosti současné čekárny zastávky. V roce 2009 dochází k rekonstrukci traťového zabezpečovacího zařízení a v srpnu je spuštěno zabezpečovací zařízení 3. kategorie, tedy automatické hradlo (AHP-03) a oddílové návěstidlo ve směru na Turnov je posunuto na konec nástupiště zastávky. Zároveň dochází k rekonstrukci přejezdů a mechanické zabezpečení je vyměněno za automatické s kontrolou z JOP Turnov. Tím dochází i ke zrušení místa závoráře a hradlaře a zastávka je opuštěna.

Zastávku nalezneme u přejezdu (PZS- 3ZBI) s komunikací III. třídy na severním konci obce. Nástupiště zastávky je sypané s pevnou hranou typu Tischer a má délku 158 metrů. Nástupiště osvětlují čtyři lampy (jedna je umístěná přímo na budově zastávky) ovládané časovým a soumrakovým spínačem. Zastávka je také vybavena automatickým rozhlasovým zařízením, ovládaným ze stanice Turnov, pro informování cestujících o odjezdech a průjezdech vlaku. Budova zastávky je jednoduchá nízkopodlažní zděná stavba obdélníkového půdorysu se šikmou střechou, s vnitřní čekárnou a dnes již neobsazenou místností pro hradlaře/závoráře, který obsluhoval mechanické závory. Jízdenky se tu dle jízdního řádu prodávají do roku 2005. Vedle budovy je jednoduchý přístavek toalet. Zastávka Doubí u Turnova obsluhuje stejnojmennou obec a nedalekou obec Lažany a z turistického hlediska není nijak zajímavá.

FOTOGALERIE

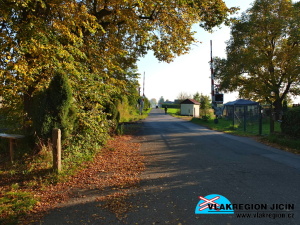

Pohled od obce k přejezdu a zastávce (9/2009)

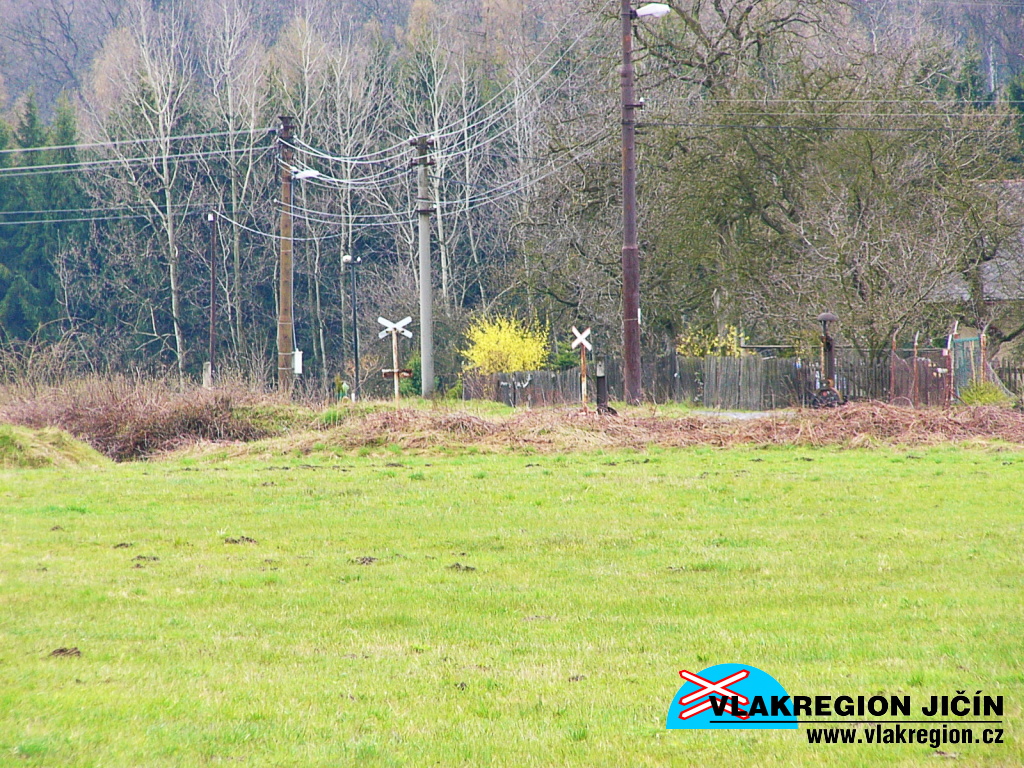

Letmý pohled na druhý přejezd na místní komunikaci, ovládaný mechanicky ze zastávky (9/2009)

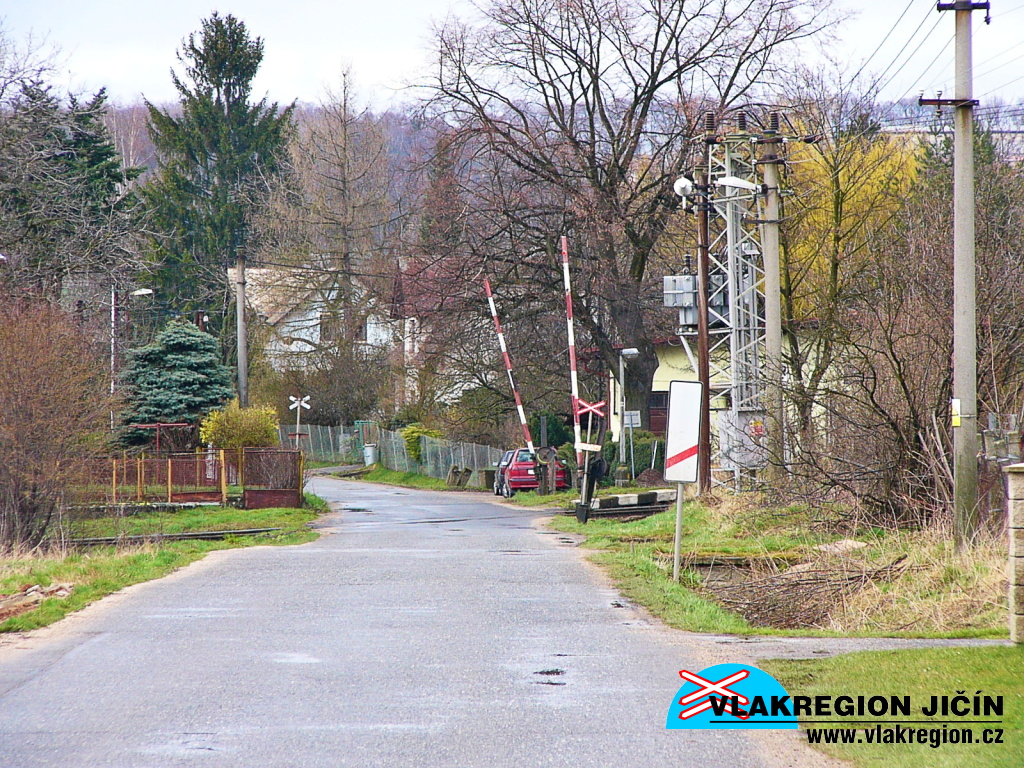

Původní mechanicky ovládané závory (4/2008)

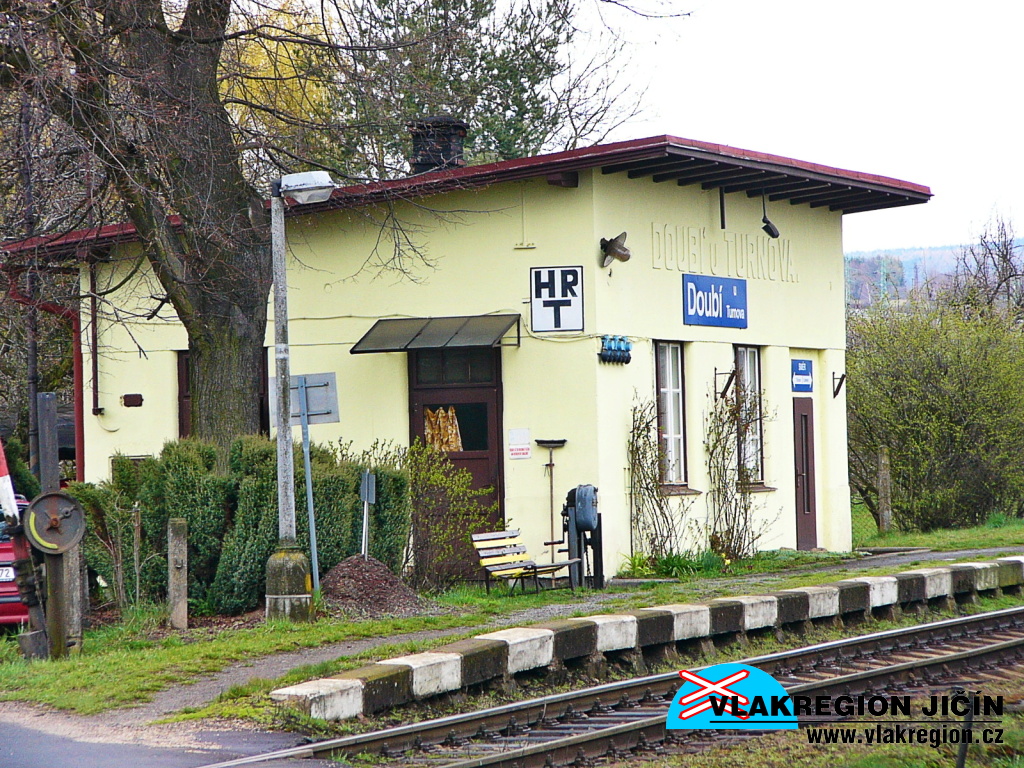

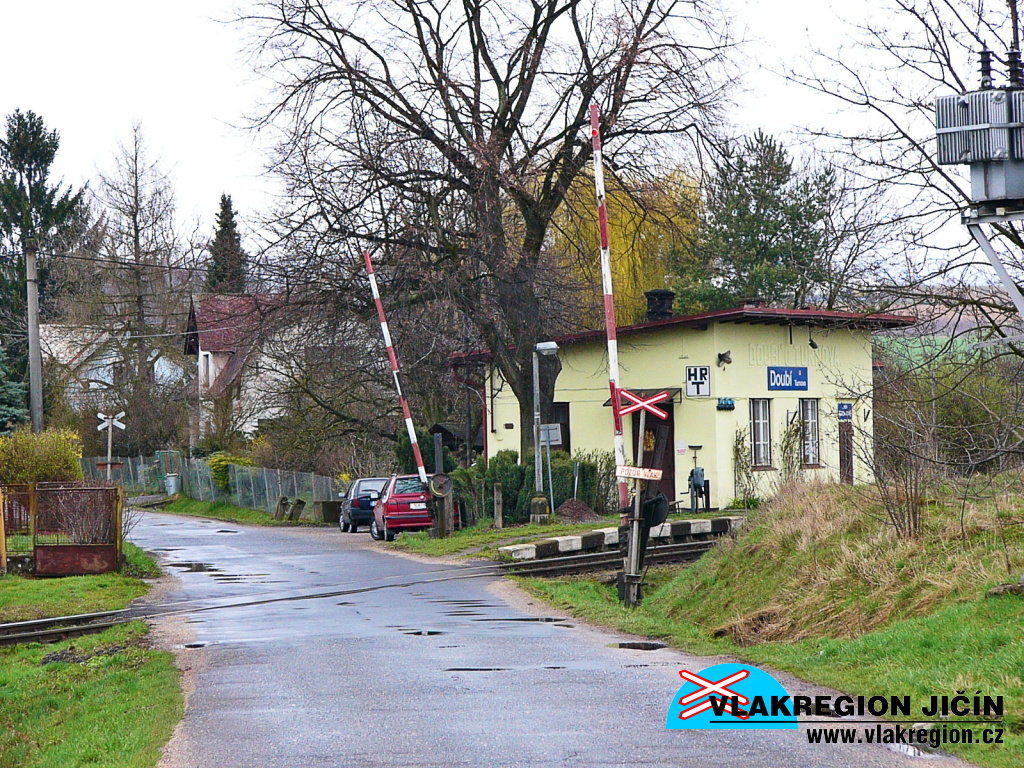

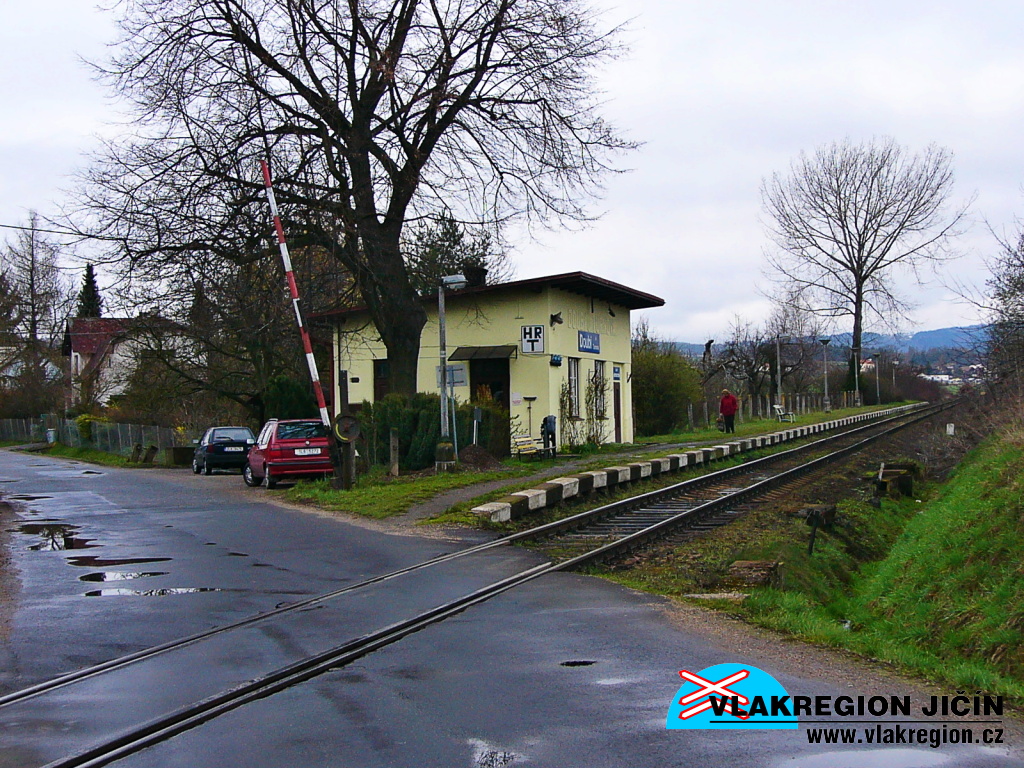

Zastávka a obsazené hradlo Doubí u Turnova s mechanickým ovládáním závor (4/2008)

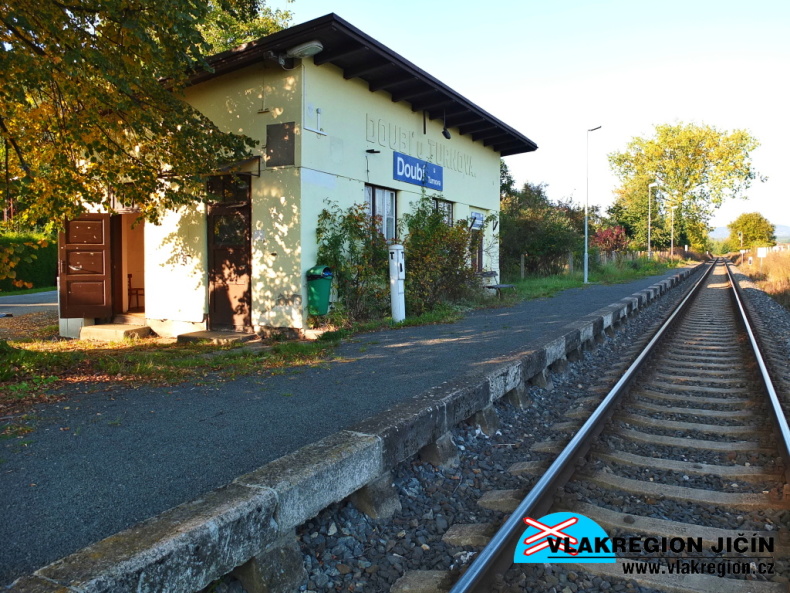

Celkový pohled na zastávku (4/2008)

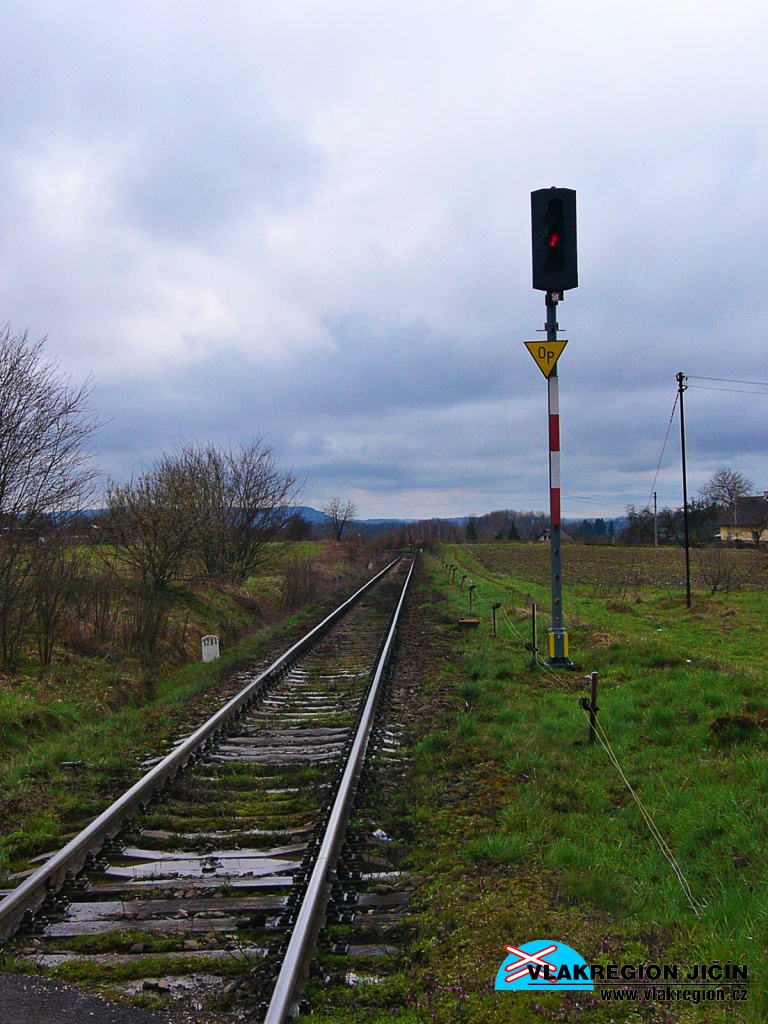

Původní oddílové návěstidlo stávalo blíž ve směru Turnov - drátovody vedou k závorám nedalekého přejezdu (4/2008)

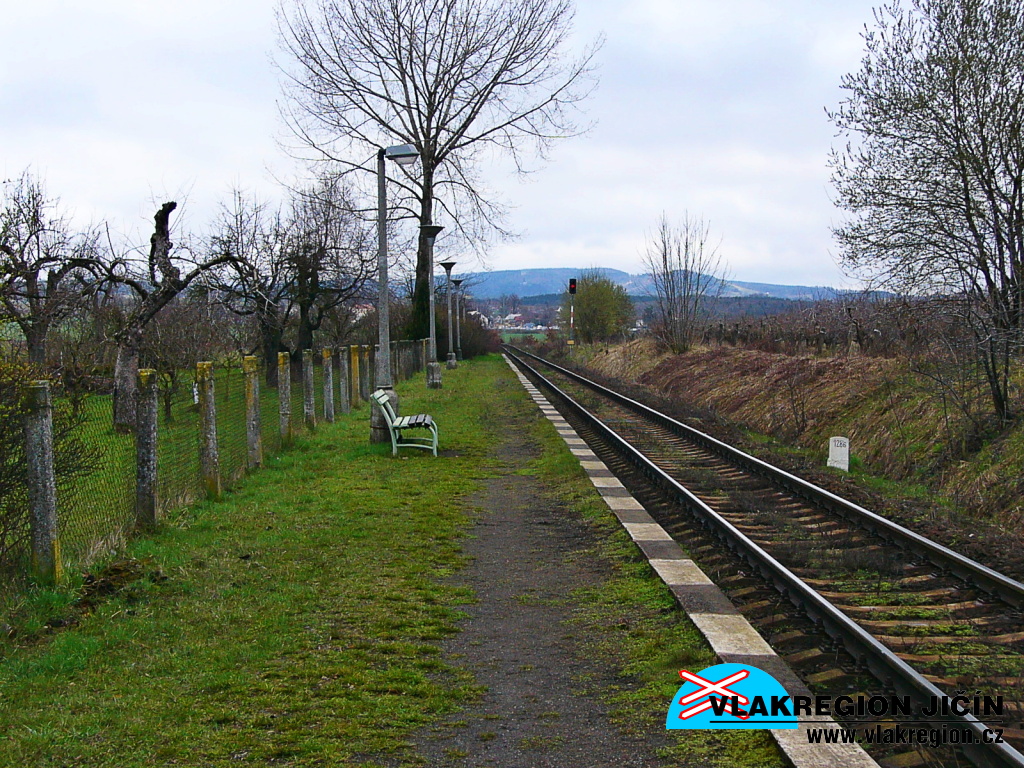

Zastávka pohledem k Liberci s původním osvětlením (4/2008)

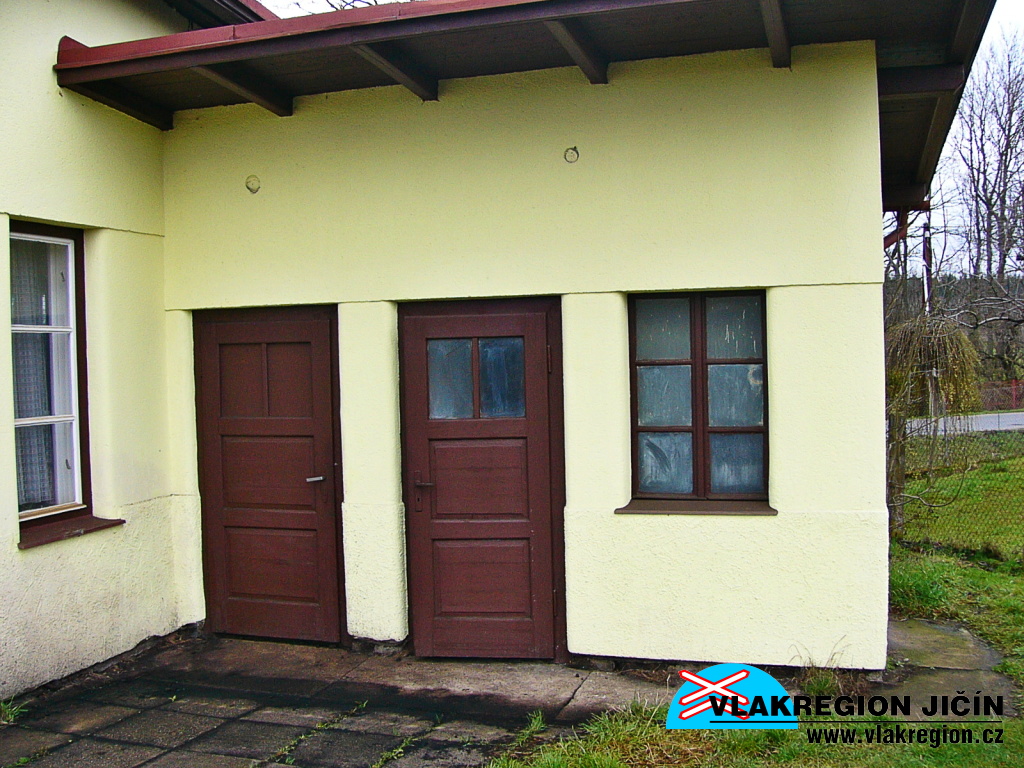

Toalety (4/2008)


Pohled na zastávku po částečné rekonstrukci (9/2017)

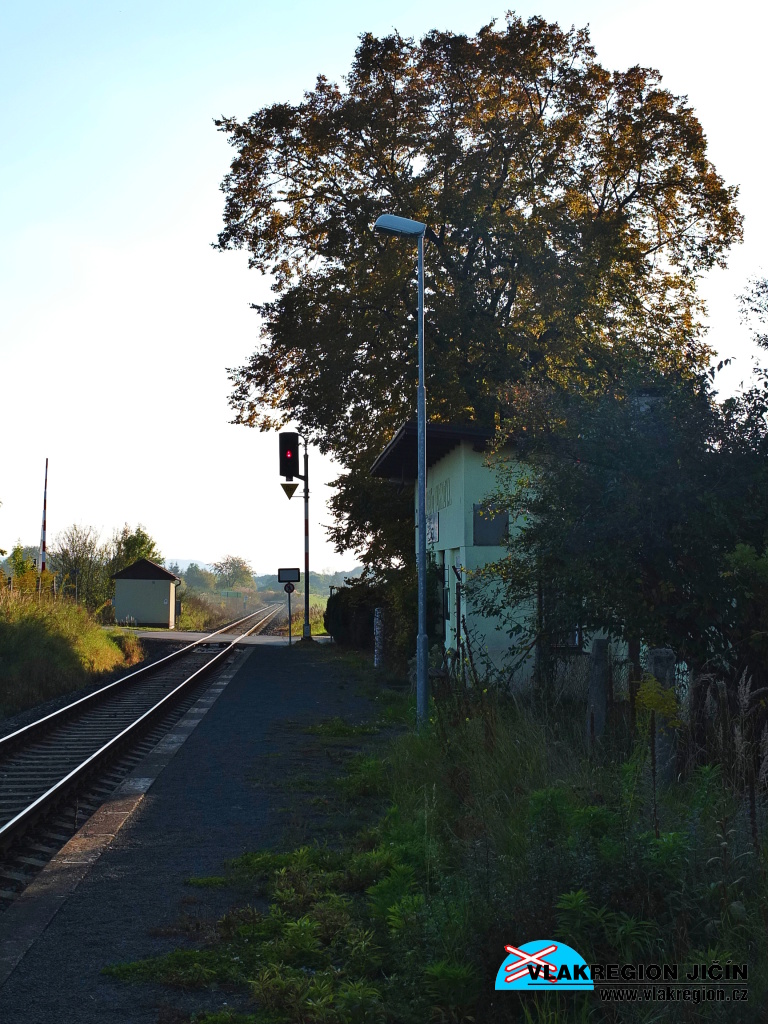

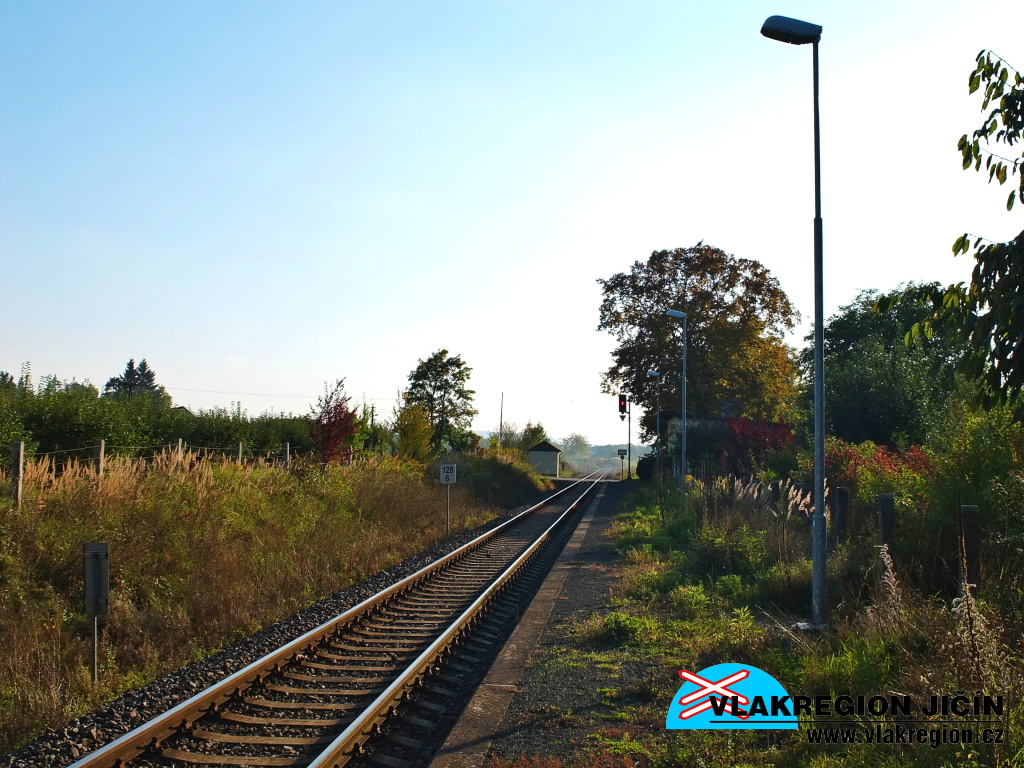

Liberecký konec nástupiště, vzadu oddílové návěstidlo automatického hradla (9/2017)

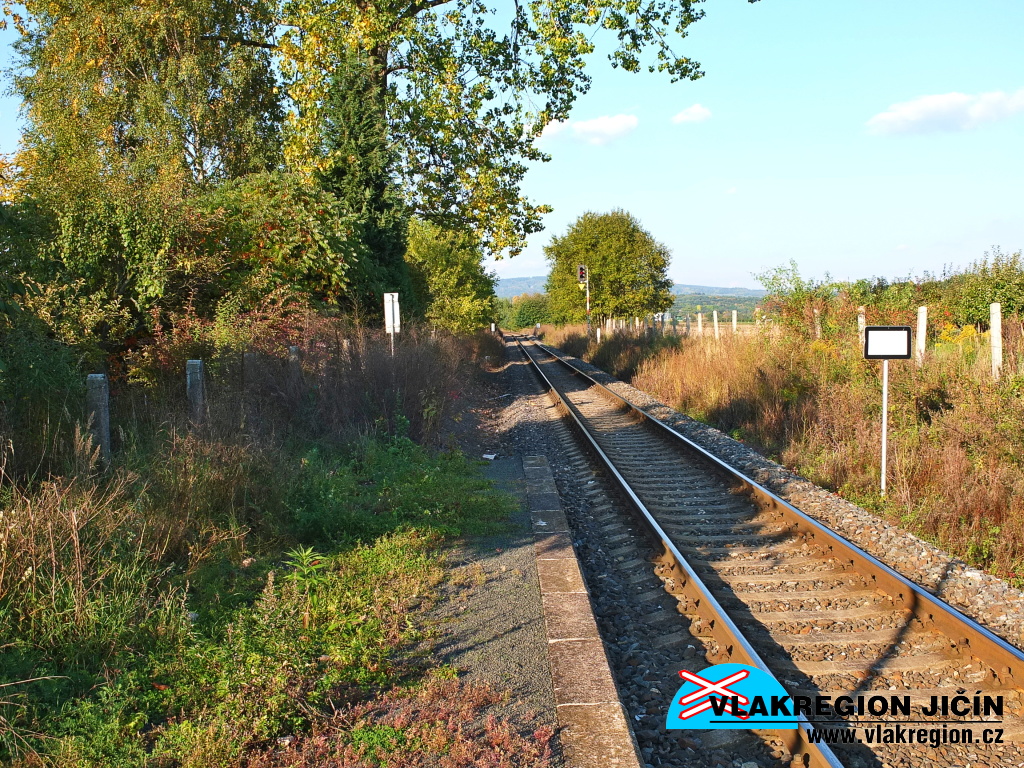

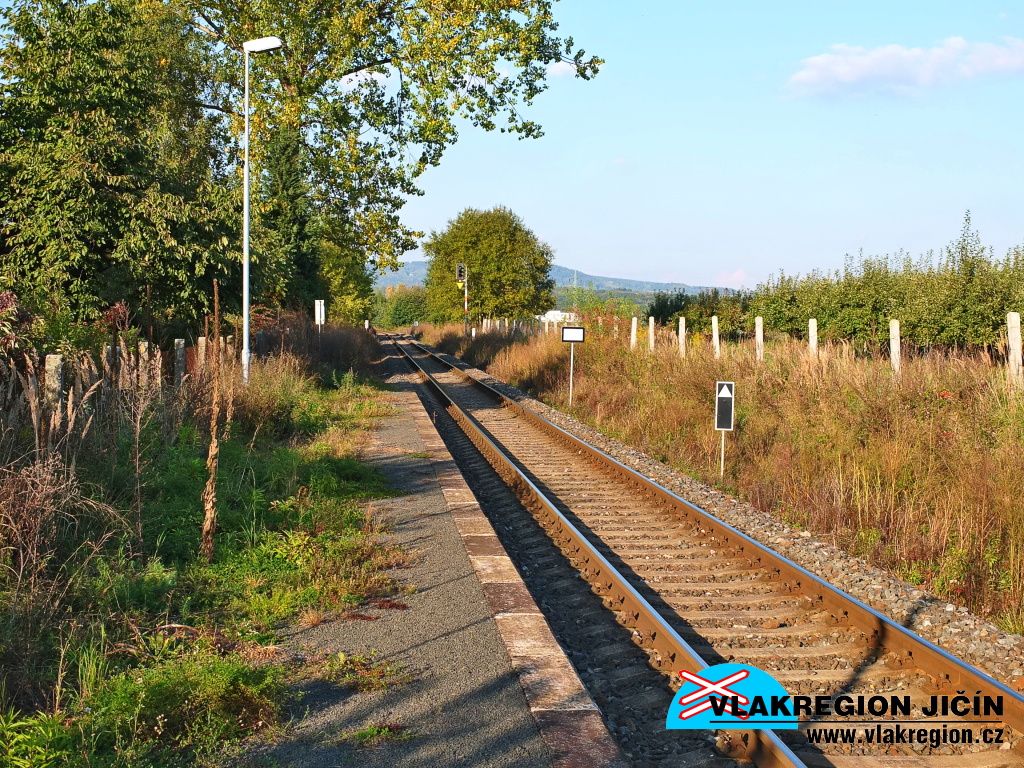

Celkový pohled na nástupiště směrem k Turnovu (9/2017)

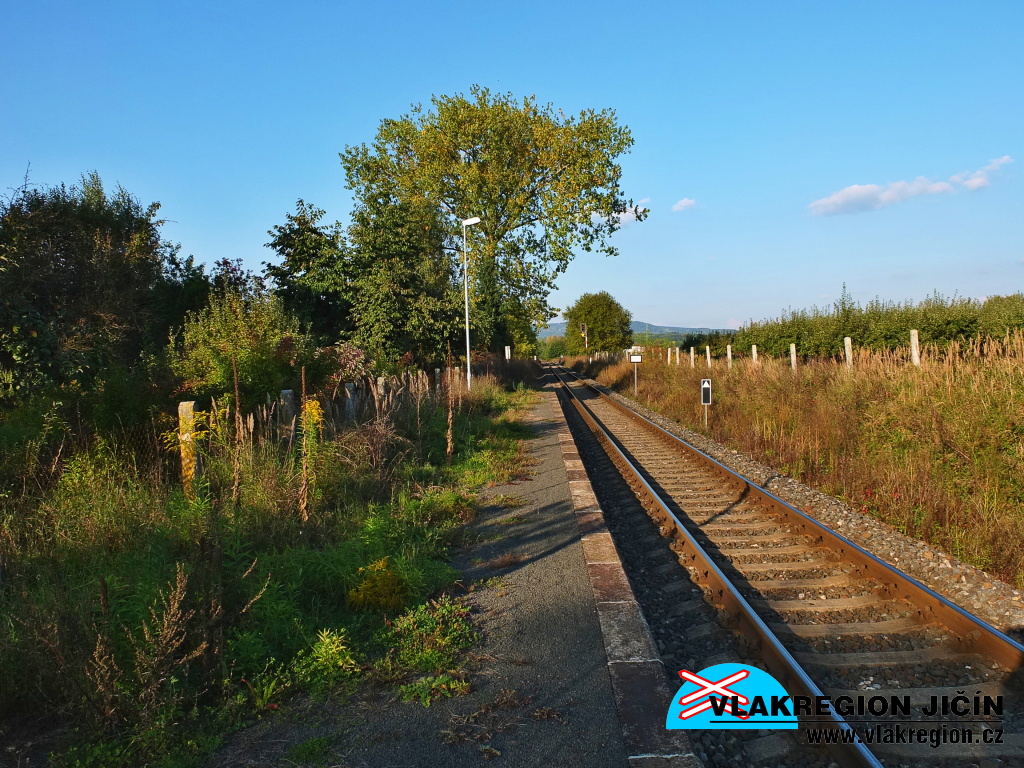

Nástupiště Doubí u Turnova (9/2017)

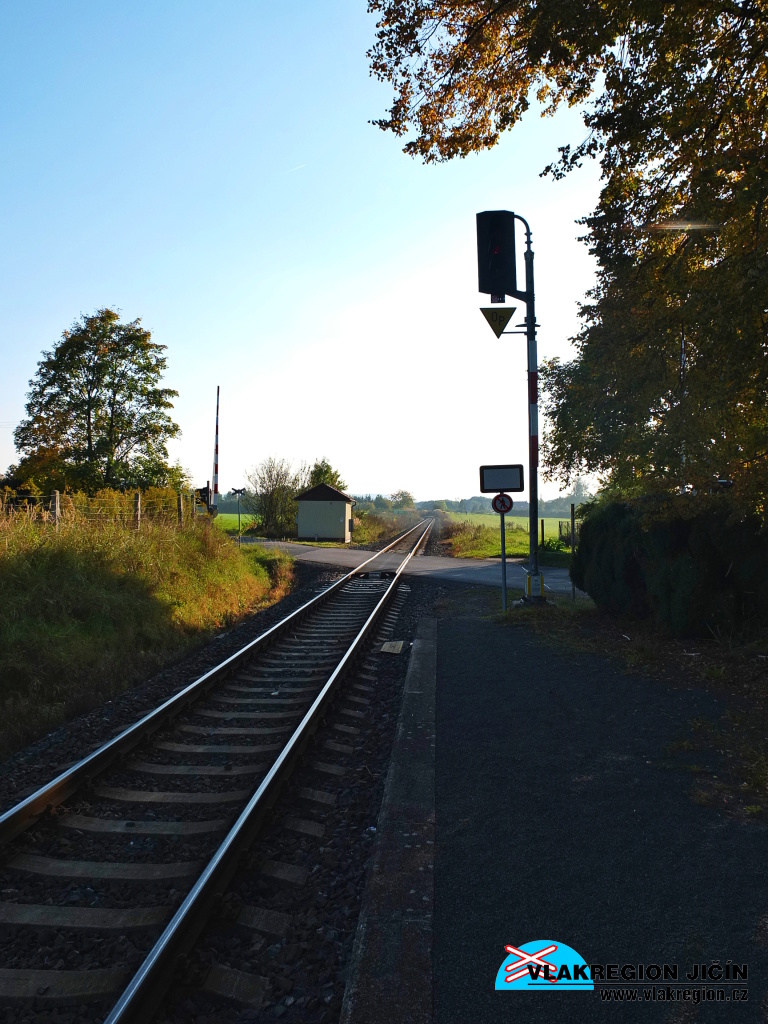

Nově posunuté oddílové návěstidlo za přejezd k hraně zastávky (9/2017)

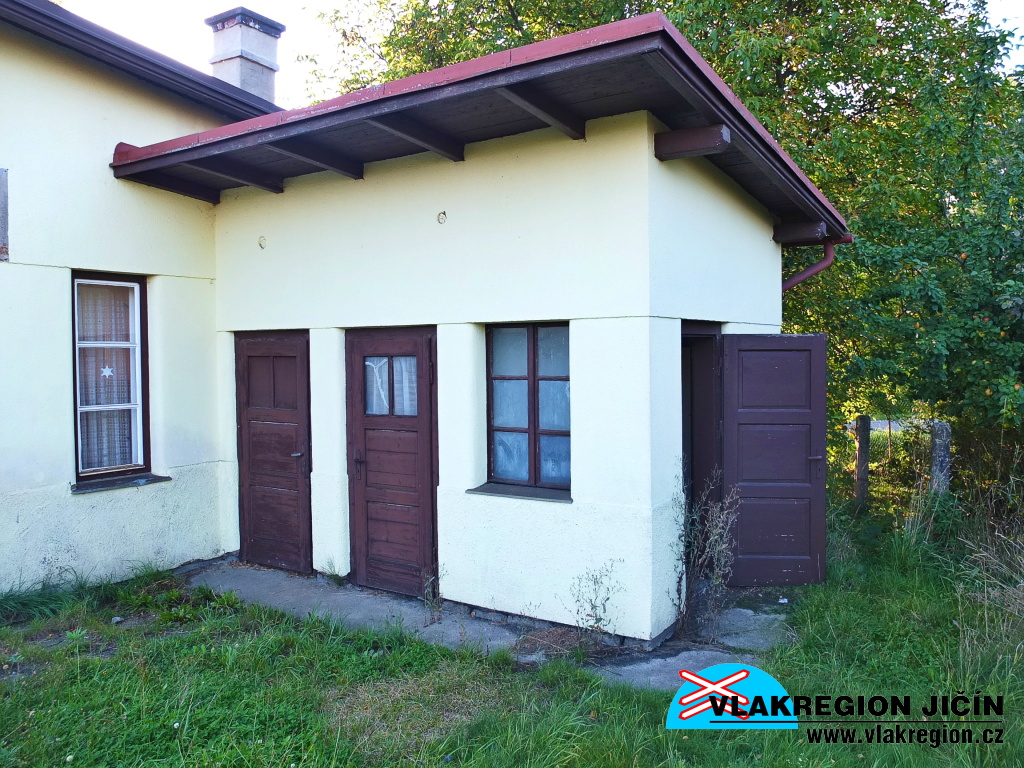

Přístavek toalet (9/2017)

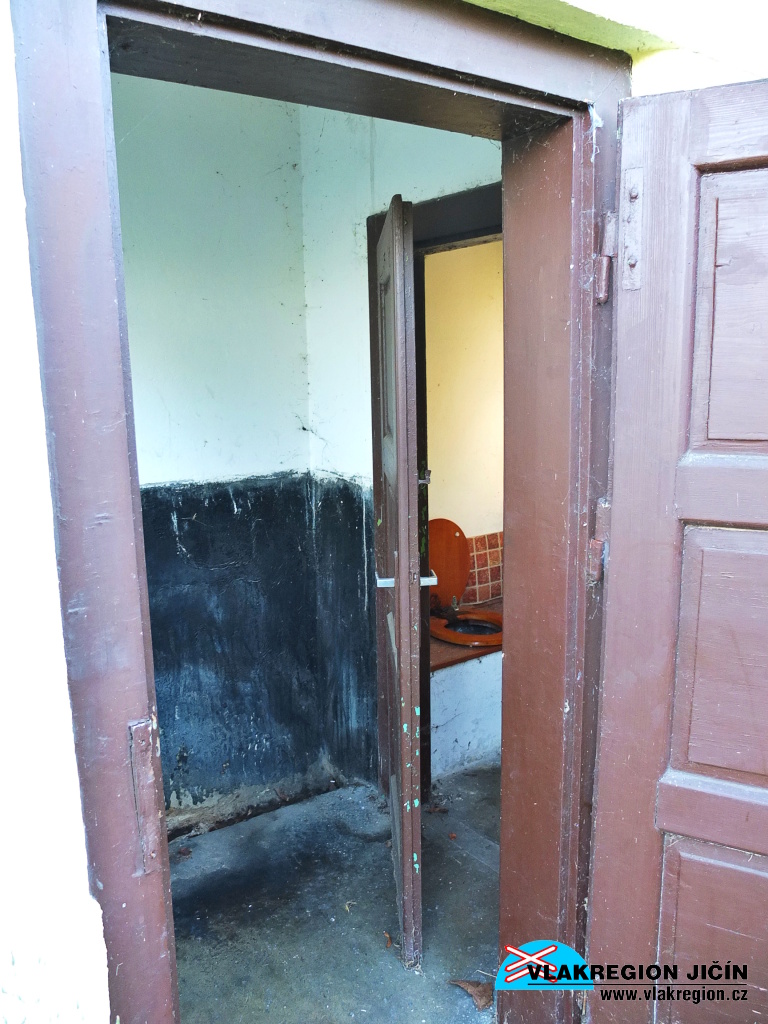

Pohled na původní suché WC.... (9/2017)

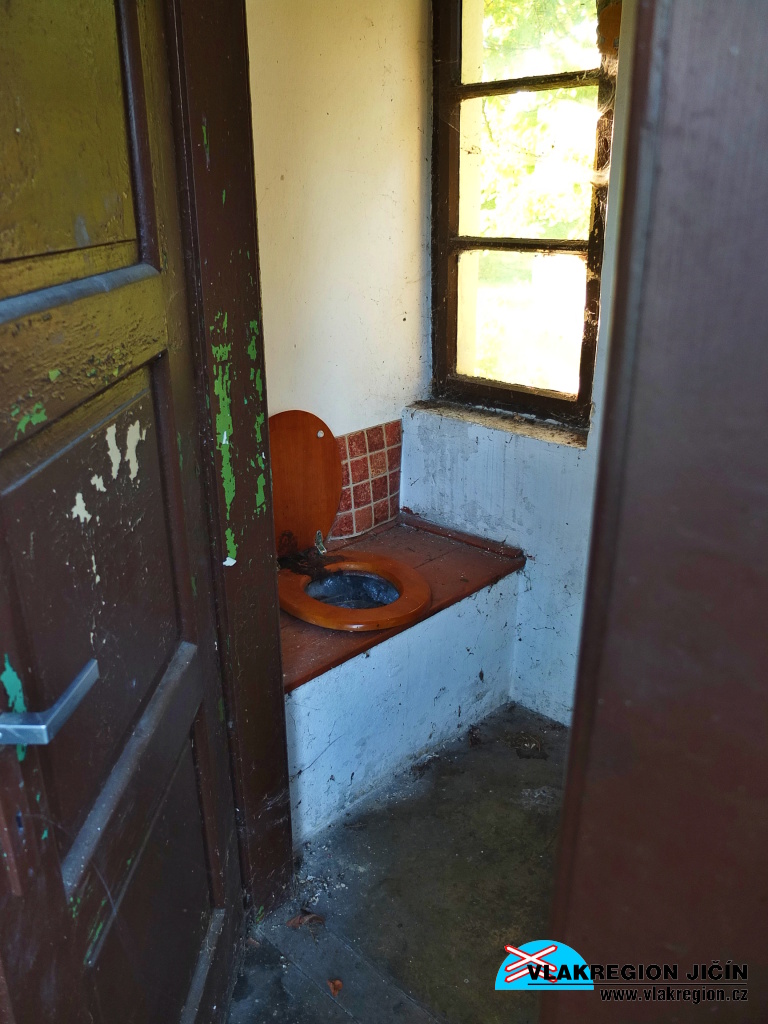

...nepoužitelné (9/2017)

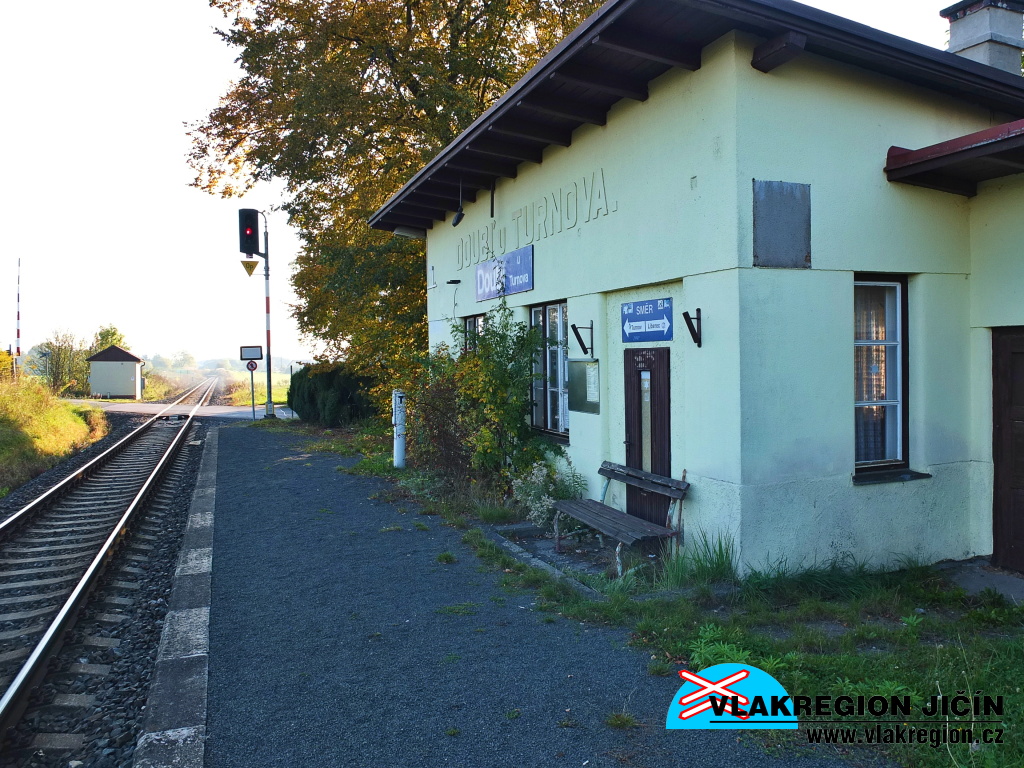

Budova zastávky pohledem k Turnovu a oddílové návěstidlo (9/2017)


Původní vstup do čekárny (9/2017)


Konec nástupiště směrem k Turnovu, detail návěstidla a za ním přejezd místní silnice (9/2017)

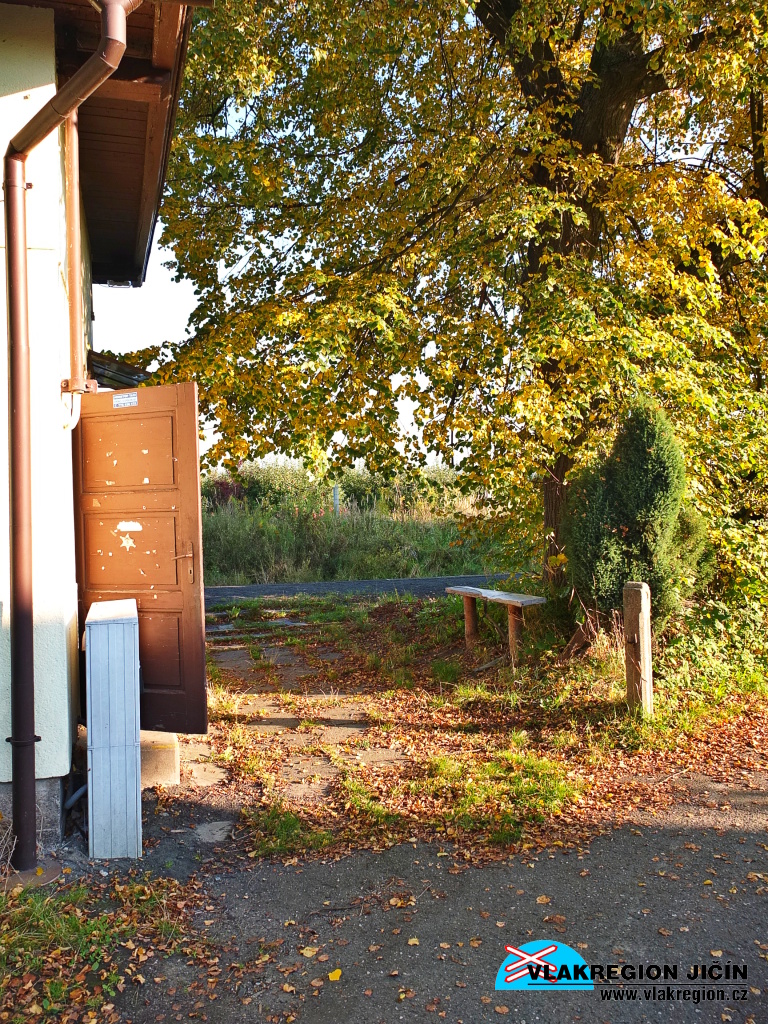

Příchod na nástupiště (9/2017)

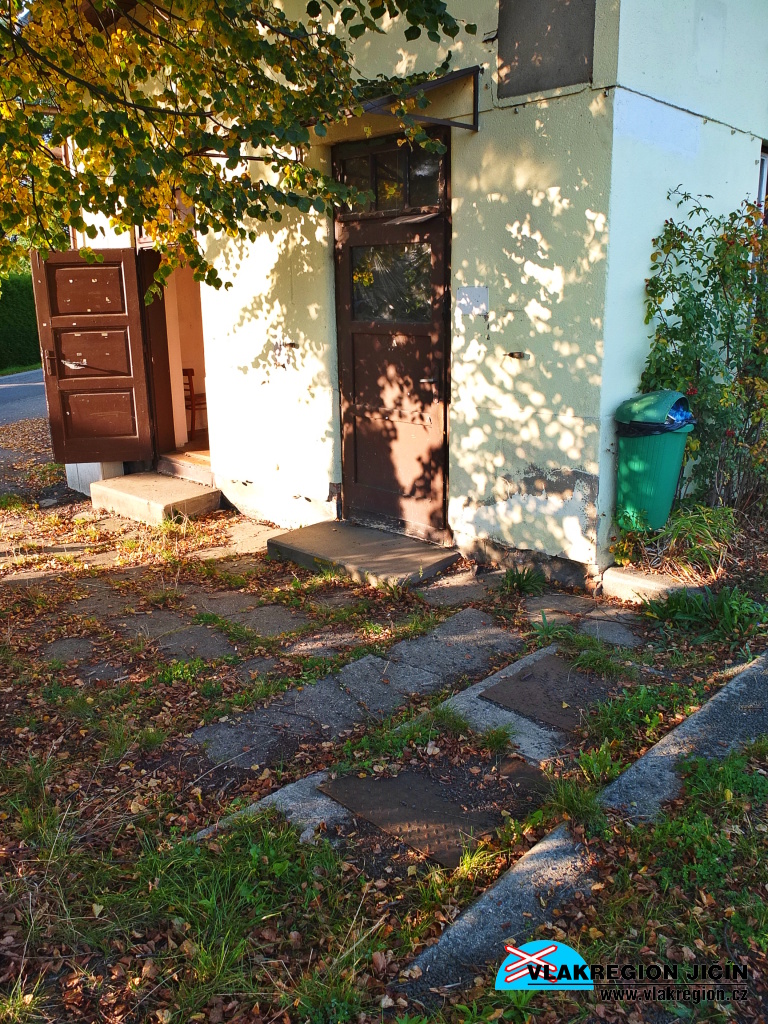

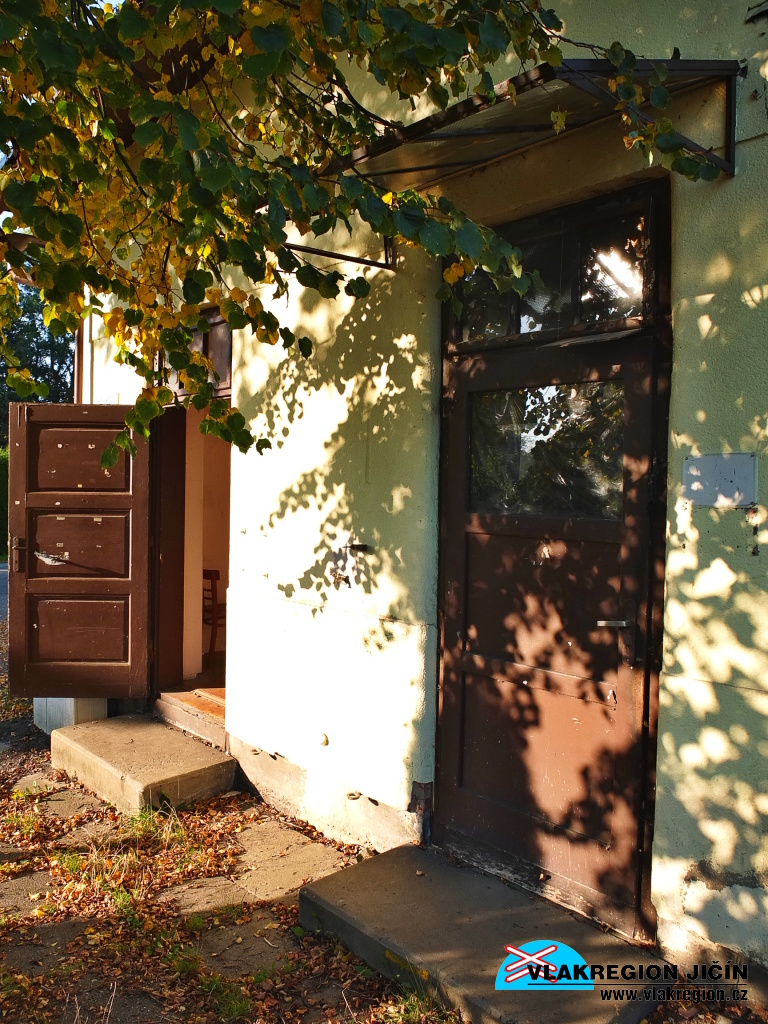

Vpředu původní dveře do kanceláře hradlaře a závoráře, druhé dveře do čekárny (9/2017)

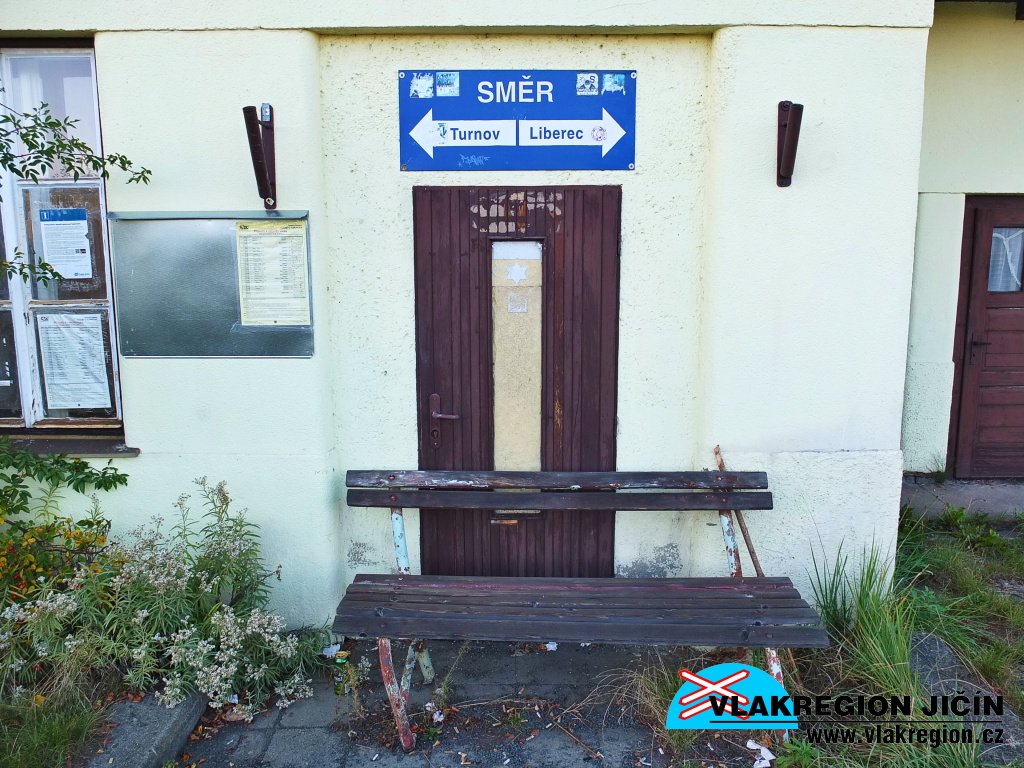

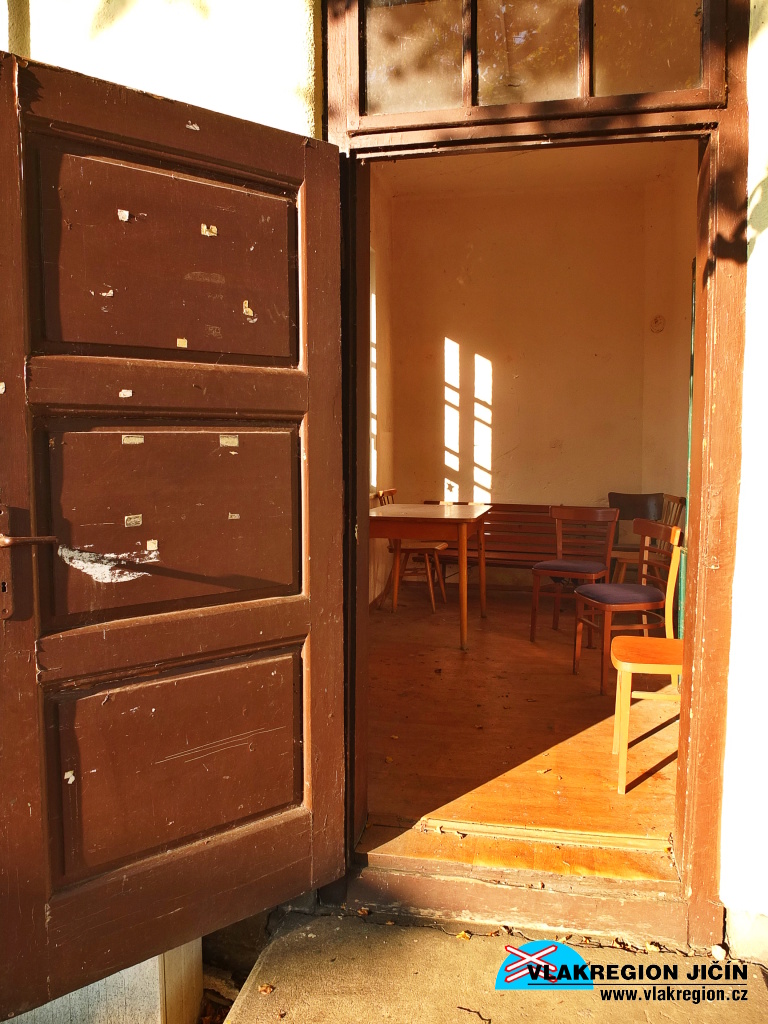

Vstup do čekárny (9/2017)

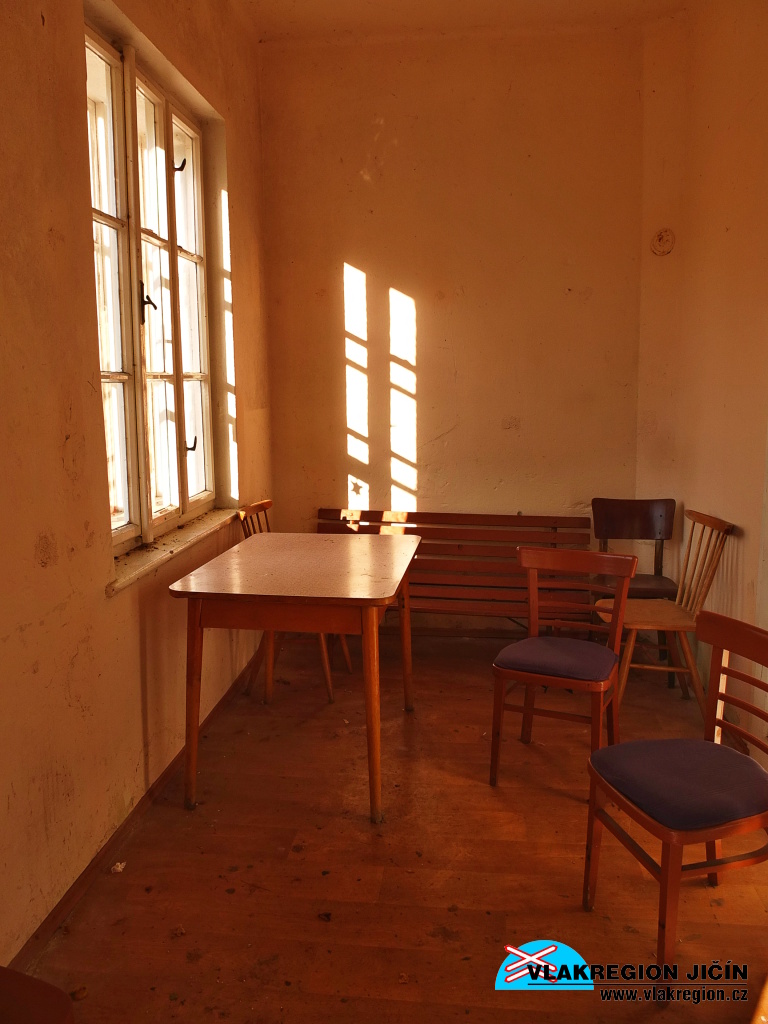

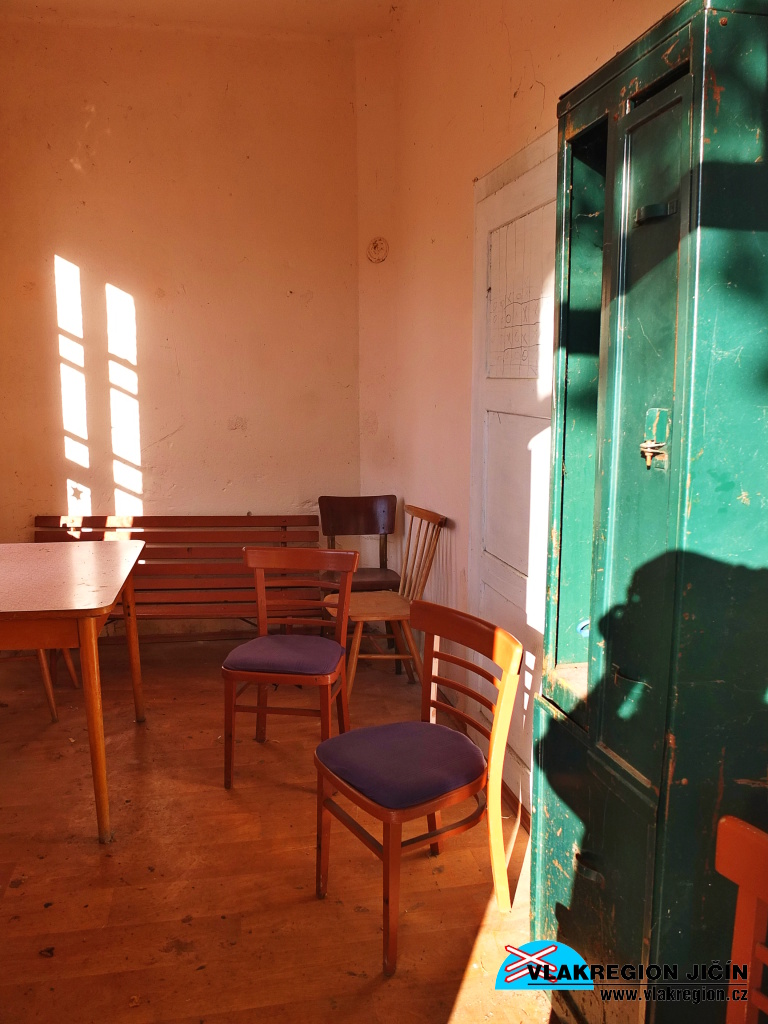

Současná čekárna - původní plechové skříně obsahovaly elektroniku starého hradla (9/2017)


Čekárna je v poměrně zanedbaném stavu (9/2017)

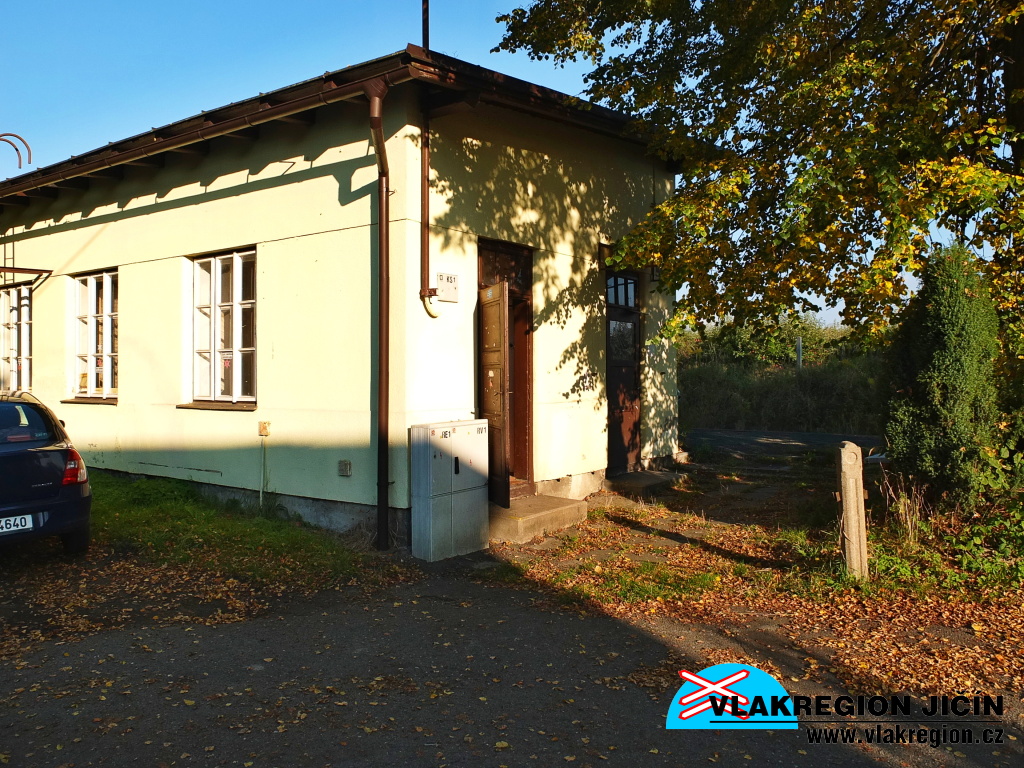

Pohled na budovu zezadu (9/2017)


Dva zakrytované otvory pro původní mechanické ovládání závor (9/2017)

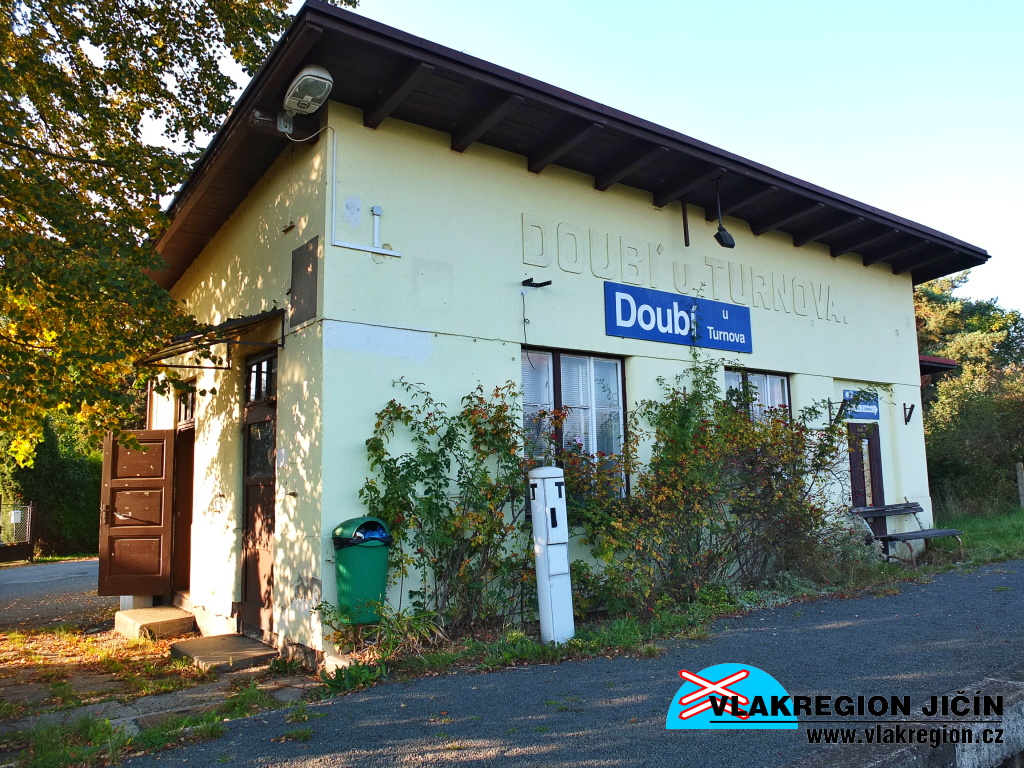

Celkový pohled na budovu zastávky Doubí u Turnova (9/2017)


Rekonstruovaný přejezd vedle zastávky (9/2017)

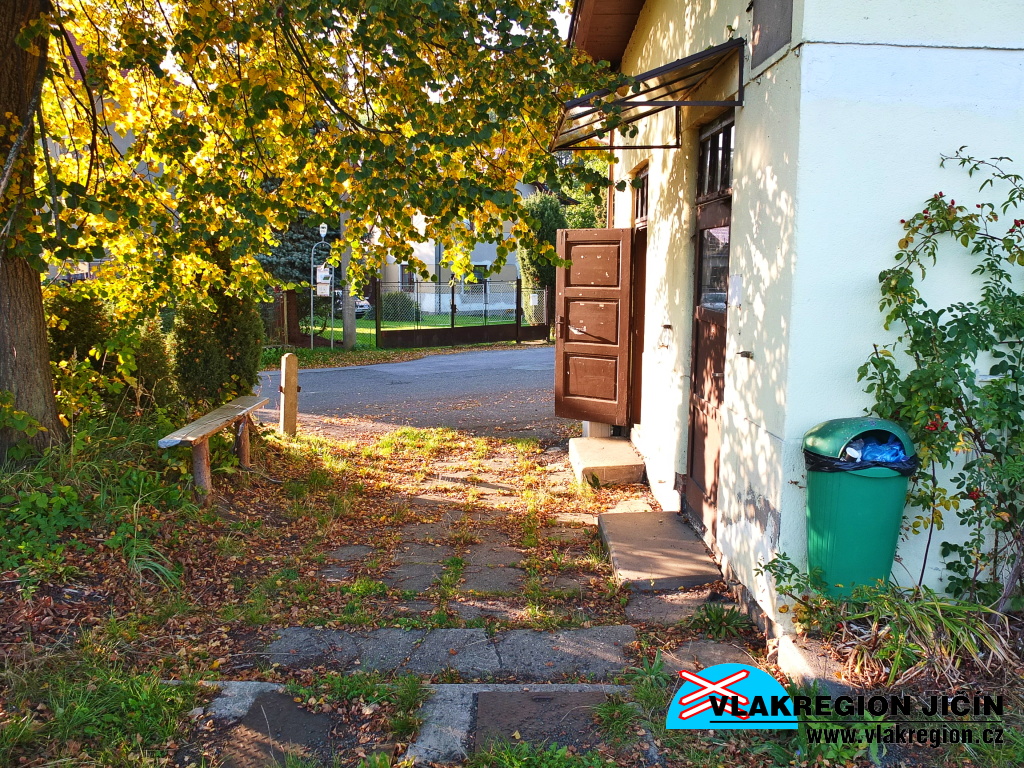

Přístup k zastávce s lavičkou (9/2017)

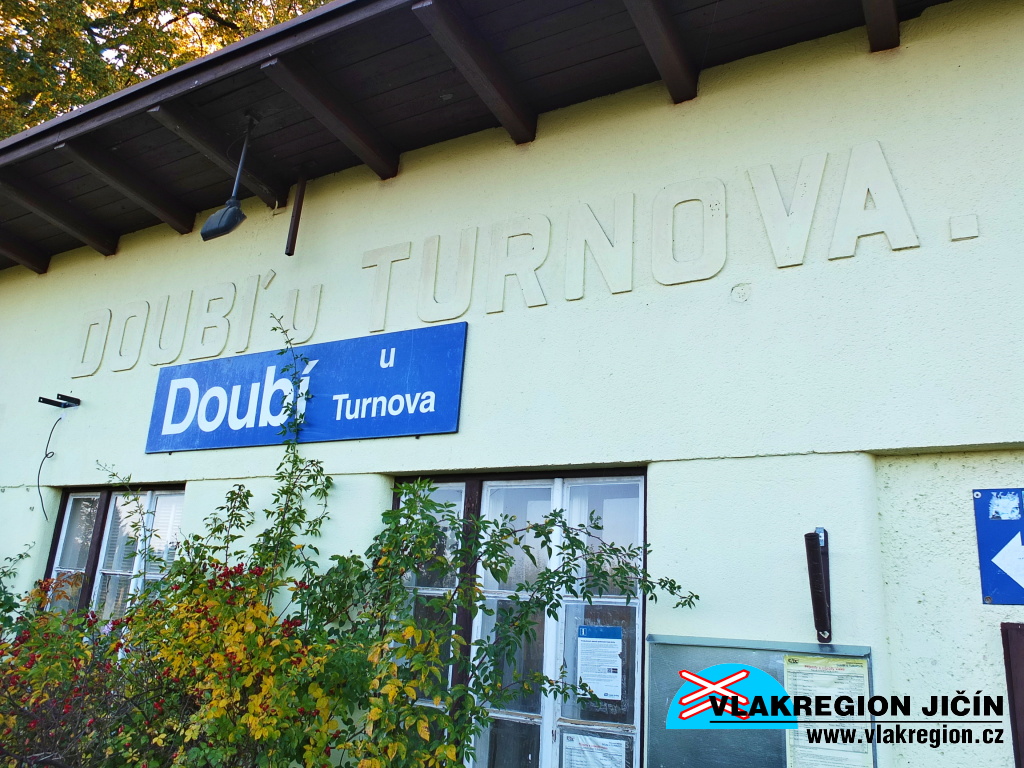

Štukem provedený název stanice na budově zastávky (9/2017)

PANORAMA

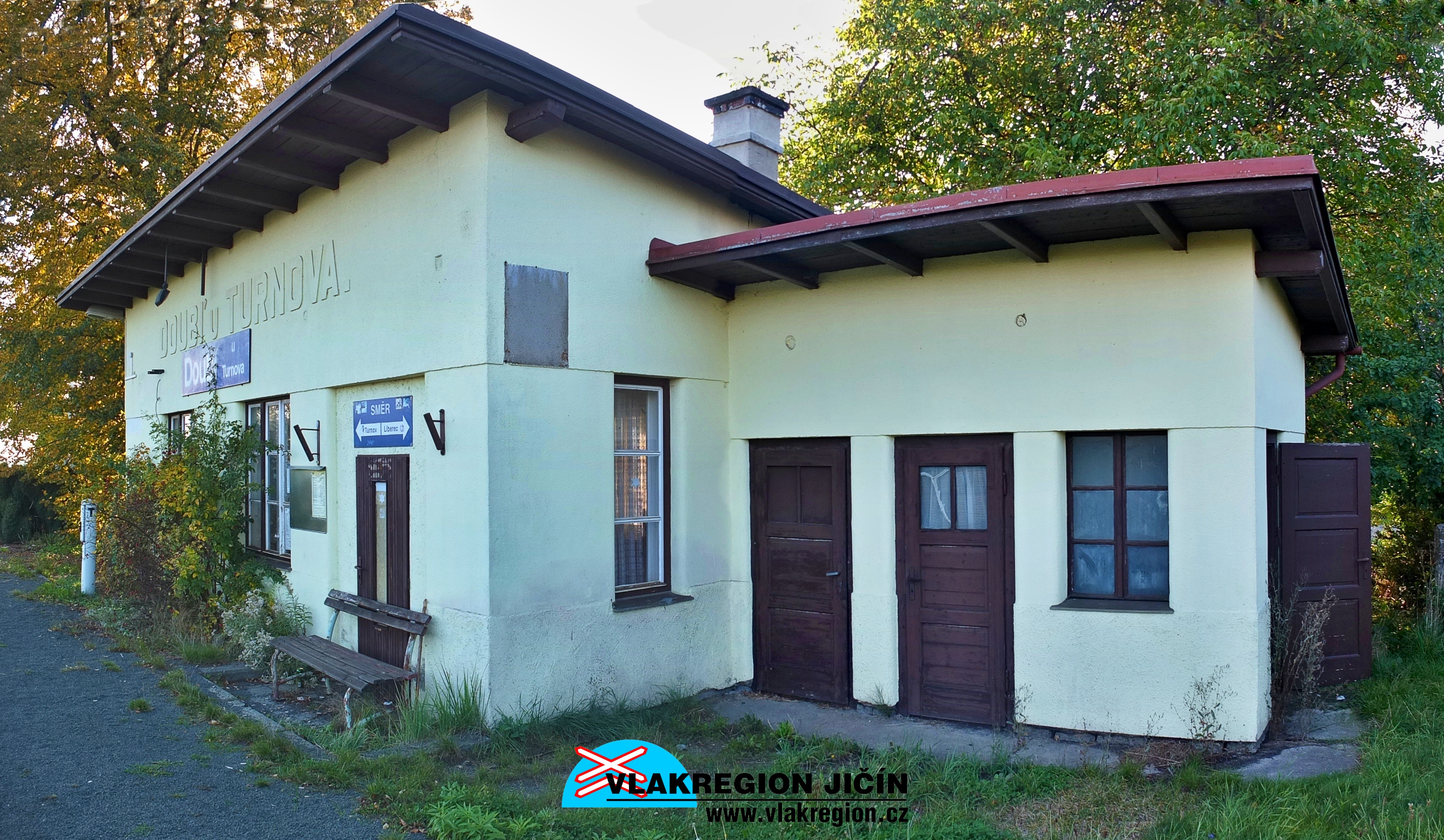

Panorama budovy zastávky i s přístavkem toalet (9/2017)

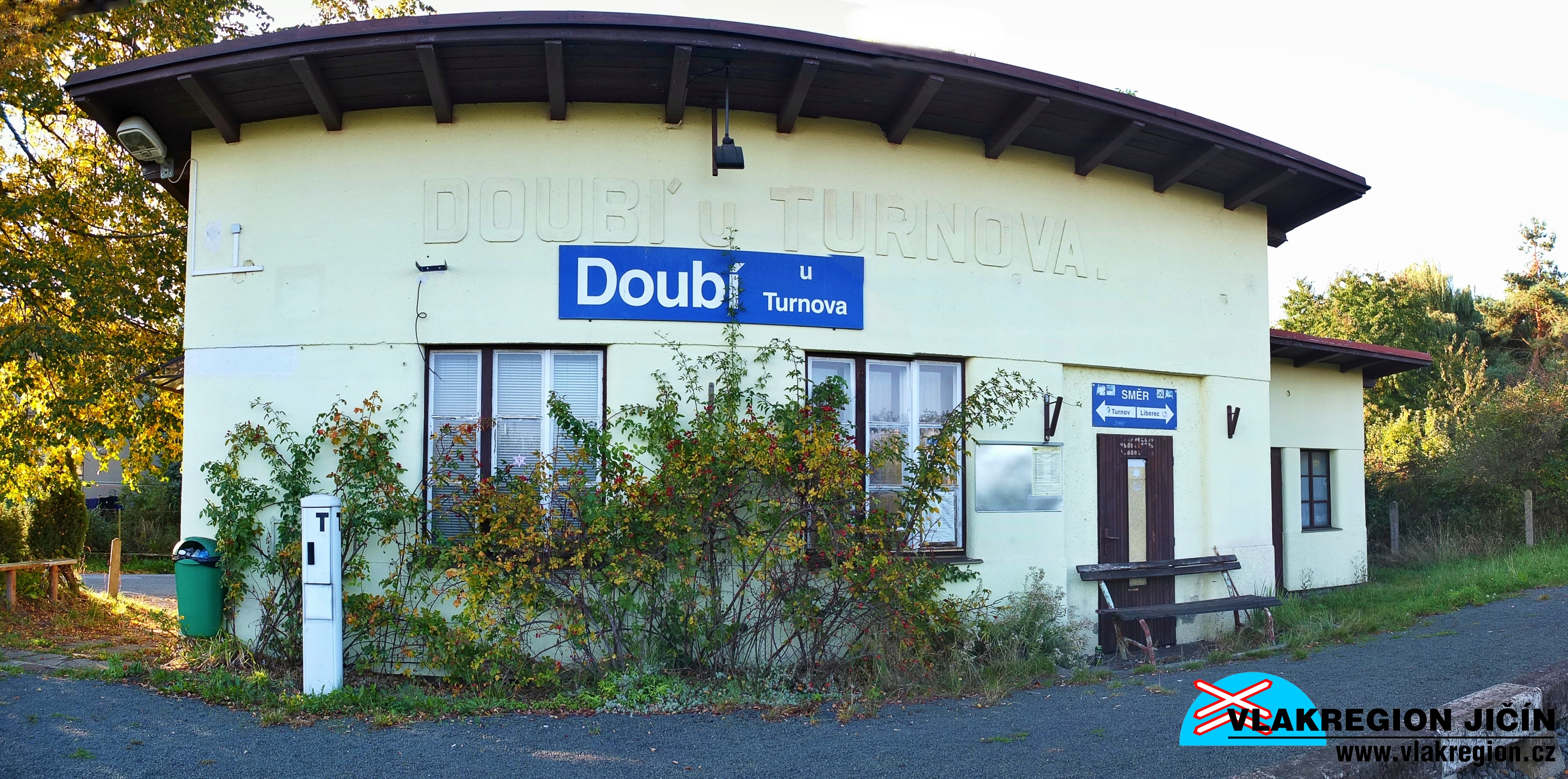

Panorama budovy zastávky (9/2017)

MAPA

Volba zobrazované mapy:

OBECNÉ INFORMACE

NÁSLEDNÉ DOPRAVNÍ BODY

Sychrov
stanice
132,074 km
DOUBÍ U TURNOVA
zastávka
128,564 km
