061 - VLEČKOVÝ SYSTÉM STARÉ MÍSTO U JIČÍNA

POPIS DOPRAVNÍHO BODU

Na poměry tratě 061 (Jičín - Nymburk) je vlečkový systém ústící do zastávky Staré Místo u Jičína velmi rozsáhlý a tvoří ho vlastně na sebe navazující dvě vlečky. Celý vlečkový systém ústí do trati 061 v kilometru 38,895 na nymburské straně nynější jednokolejné zastávky ve směru k Jičínu. Dříve byla zastávka trojkolejná s dvěma dopravníma kolejema a měla vlastní nákladiště s manipulační kolejí. Dřívější nákladiště a zastávka Staré Místo u Jičína s ústím vlečky je z obou stran tratě kryta návěstidlem.

Vlečka Staré Místo u Jičína

Od ústí trati vede vlečka v mírném oblouku souběžně s tratí asi 200 metrů k bráně areálu podniku obalovny firmy Silnice Jičín a. s., sem se dováží písek, štěrk a kámen pro silniční stavbu. Traťová spojka napojuje vlečkový systém kousek přede vraty obalovny. Samotné 380 metrů dlouhé nákladiště uvnitř areálu obalovny se sestává ze tří kolejí - odevzdávkové, návratové a objízdné koleje - kolejiště má zajímavost ve dvou křižovatkových výhybkách tzv. angličanech a kolejovém kříži na konci kolejiště. Další koleje z obalovny vedou zpět k dalším areálům a nákladištím. Pro obsluhu těchto dalších kolejí je třeba, aby byl areál otevřený a koleje byly obsluhovány přes obalovnu. Koleje vedou zpět - vlevo se nachází odstavná kusá kolej a výtopna pro lokomotivu obsluhující vlečkový systém. Vpravo kolem budovy výtopny vede kolej k dalším nákladištím. Za budovou asi po 80 metrech se výhybkou odděluje 155 metrů dlouhá kolej nákladiště Agropodniku, vedoucí k jednoduše zastřešenému a zavětrovanému nákladišti, které je oploceno a kolej přehrazena bránou. Vpravo pak pokračuje kolej k dalšímu rozsáhlému vlečkovému systému. Koleje obkrouží zadem zdejší osobní zastávku se zbytky nákladiště a rozvětví se na tři koleje které vstupují branou do areálu firmy Fabio. Jedna kolej pak v areálu zamíří do vrat rozsáhlé budovy a na druhé straně ji asi po 40 metrech opět opouští. Na konci se koleje opět napojují a celé kolejiště je zakončeno asi 70 metrů dlouhou kusou kolejí. Jednotlivá nákladiště jsou osvětlena typizovanými lampami a světelnými věžemi různého stáří.

V současné době (2014) je vlečkový systém používán pouze sporadicky, některé jeho části vykazují stav dlouhého nepoužívání, odstavná kolej vedle výtopny je silně zarostlá vegetací a i výtopna samotná není v dobrém stavu. Dle stavu kolejí je znát, že se občas zaváží na vlečku do podniku Fabio a do obalovny.

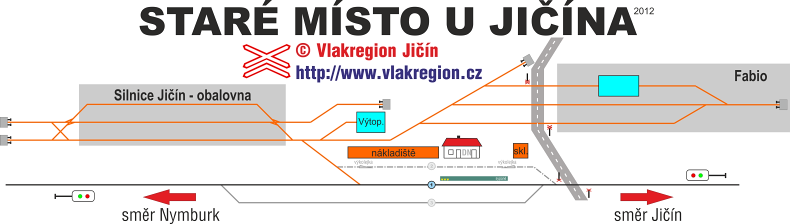

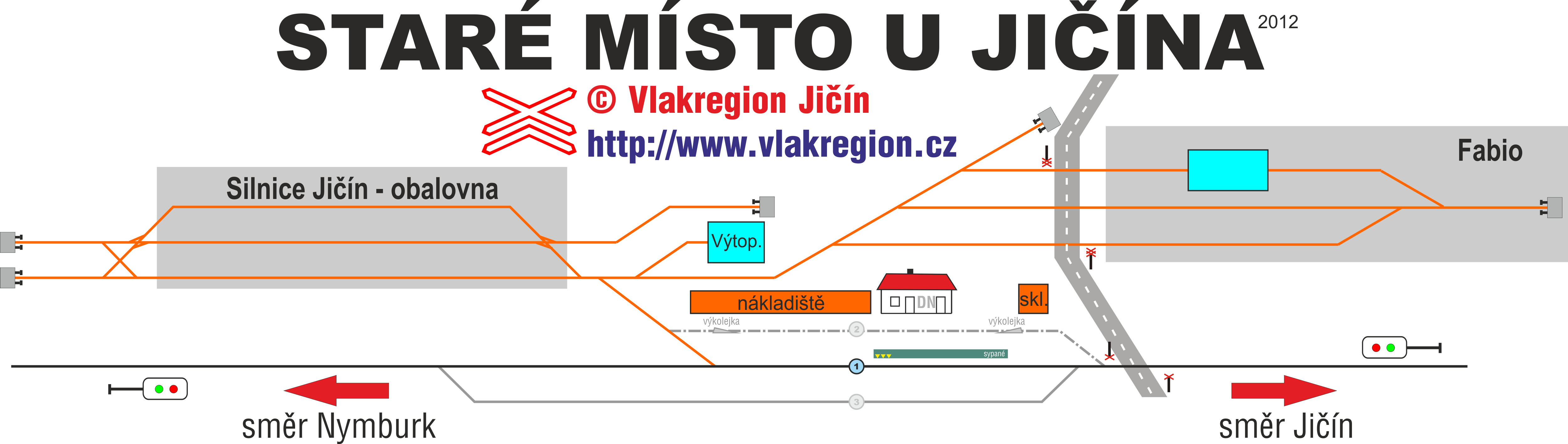

MAPA ZASTÁVKY STARÉ MÍSTO U JIČÍNA I S VLEČKOVÝM SYSTÉMEM

Vlečka Staré Místo u Jičína

Mapa vlečkového systému u zastávky Staré Místo u Jičína pro další použití ve formátu PDF. © Vlakregion Jičín

FOTOGALERIE

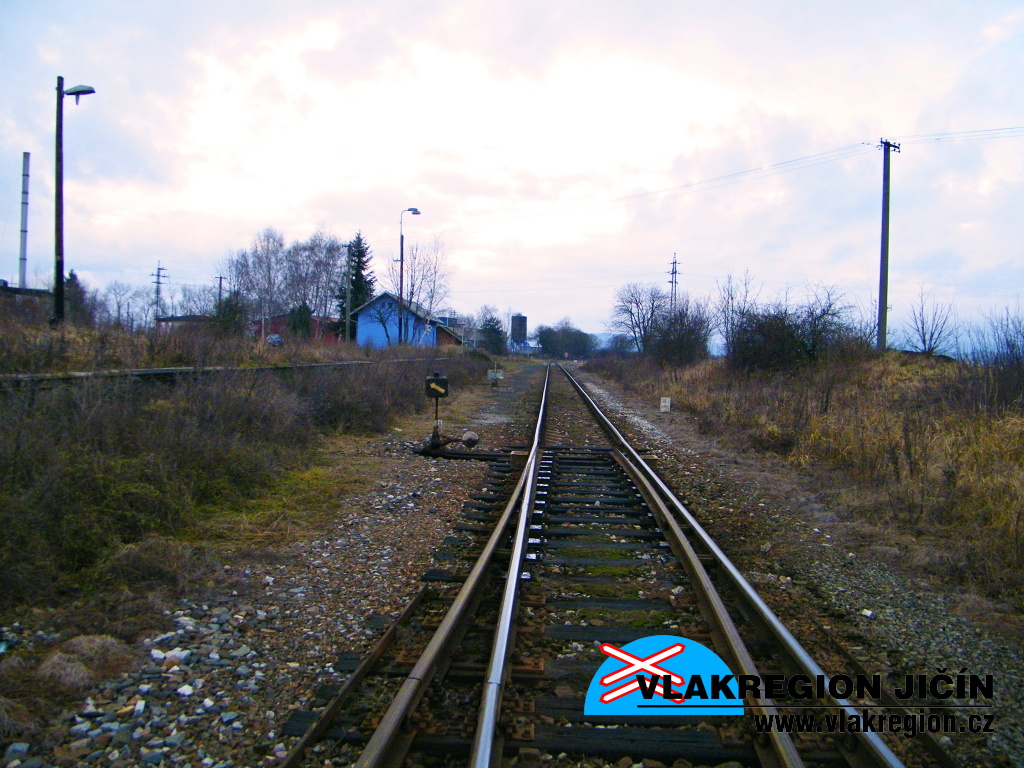

Pohled na zastávku z nymburské strany a napojení vlečky do trati, vlevo nákladiště, kde v minulosti existovala manipulační kolej (01/2012)

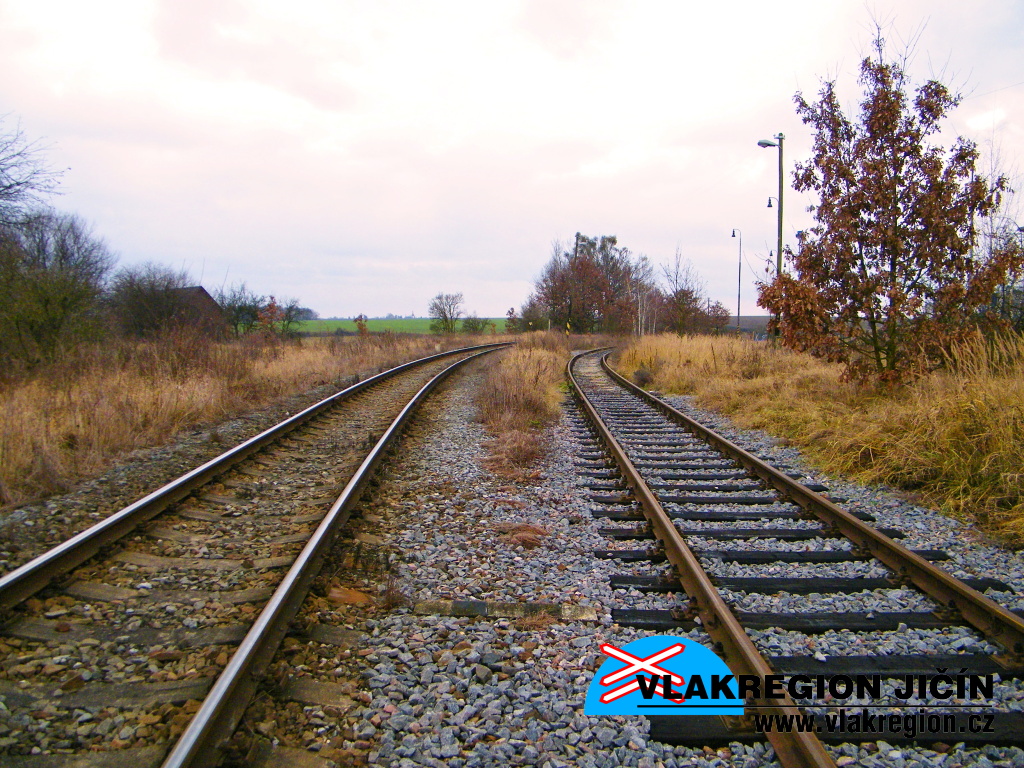

Vpravo se odděluje vlečková kolej, vlevo trať Jičín - Nymburk (01/2012)

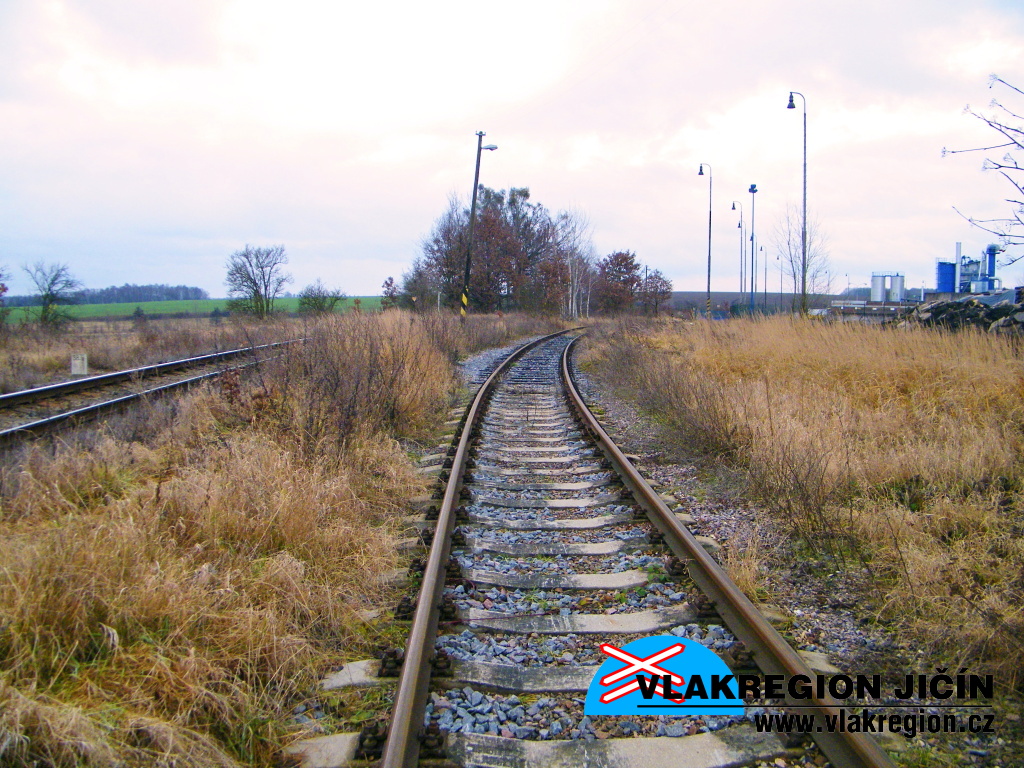

Vlečková kolej míří k nákladištím (01/2012)

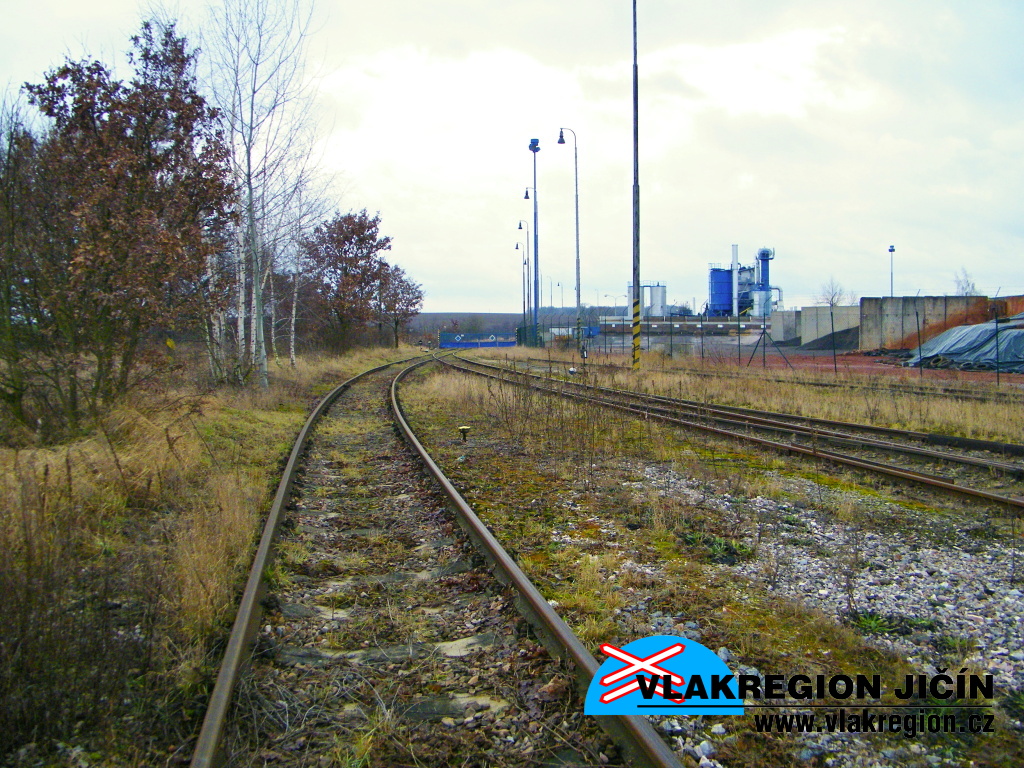

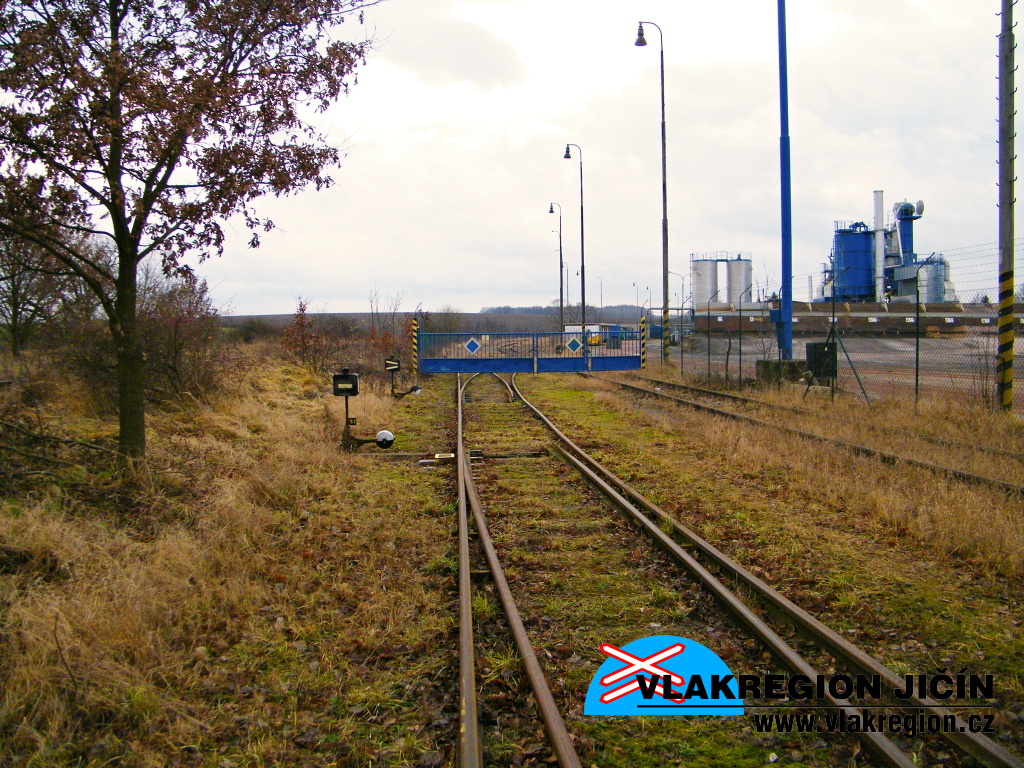

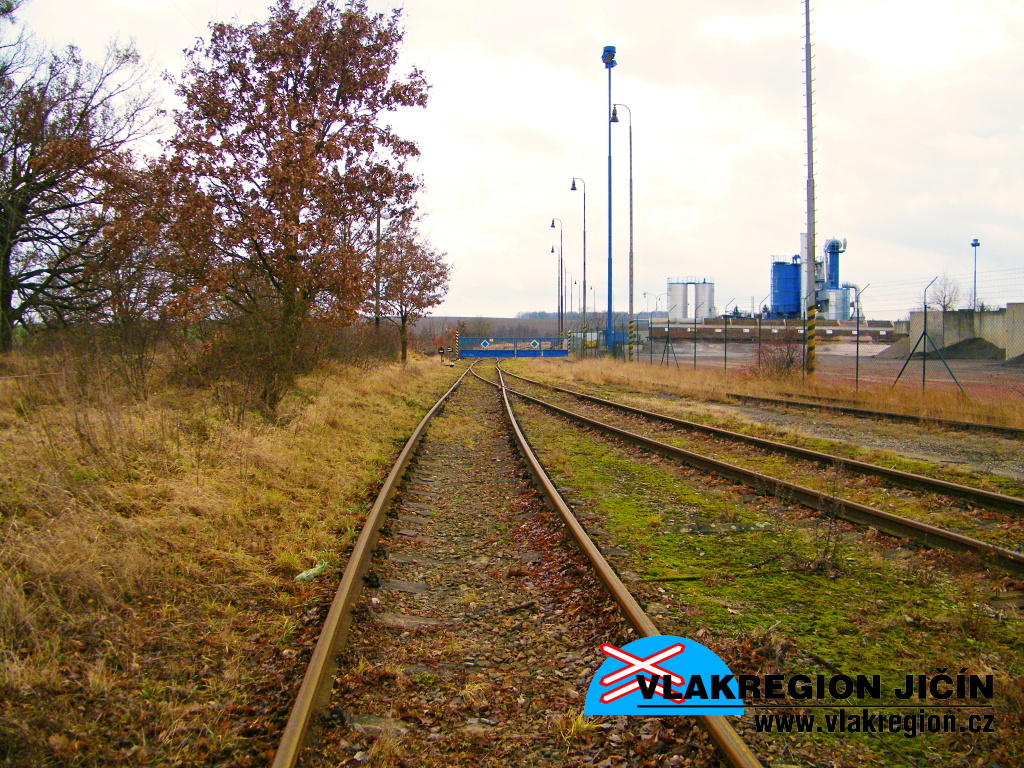

Vpravo kolejiště vlečkového systému, v dálce vrata nákladiště obalovny (01/2012)


Pohled zpět, kolej míří k ústí do širé trati (01/2012)


Napojení vlečkové spojky na systém kolejí (01/2012)


Výhybka napojení vlečkové spojky (01/2012)


Oplocené nákladiště obalovny za vraty - viditelný "angličan"(01/2012)

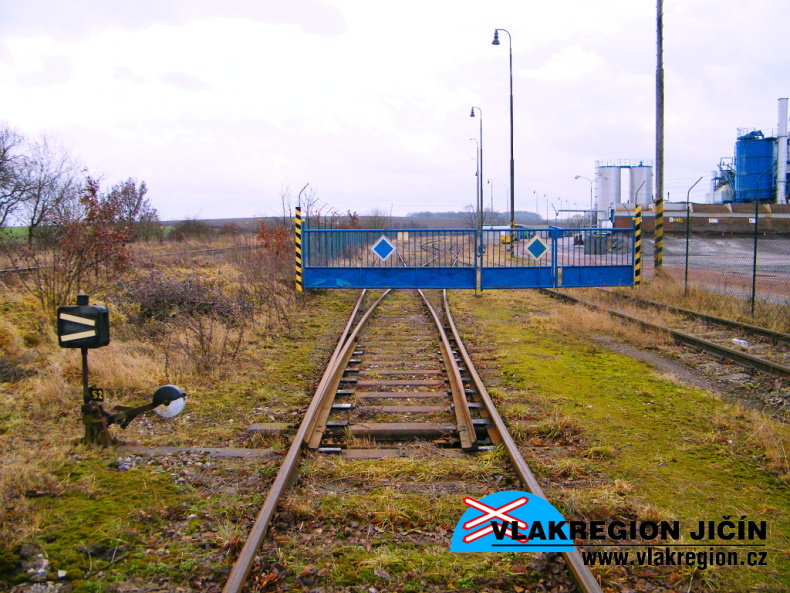

Pohled od vrat zpět (01/2012)

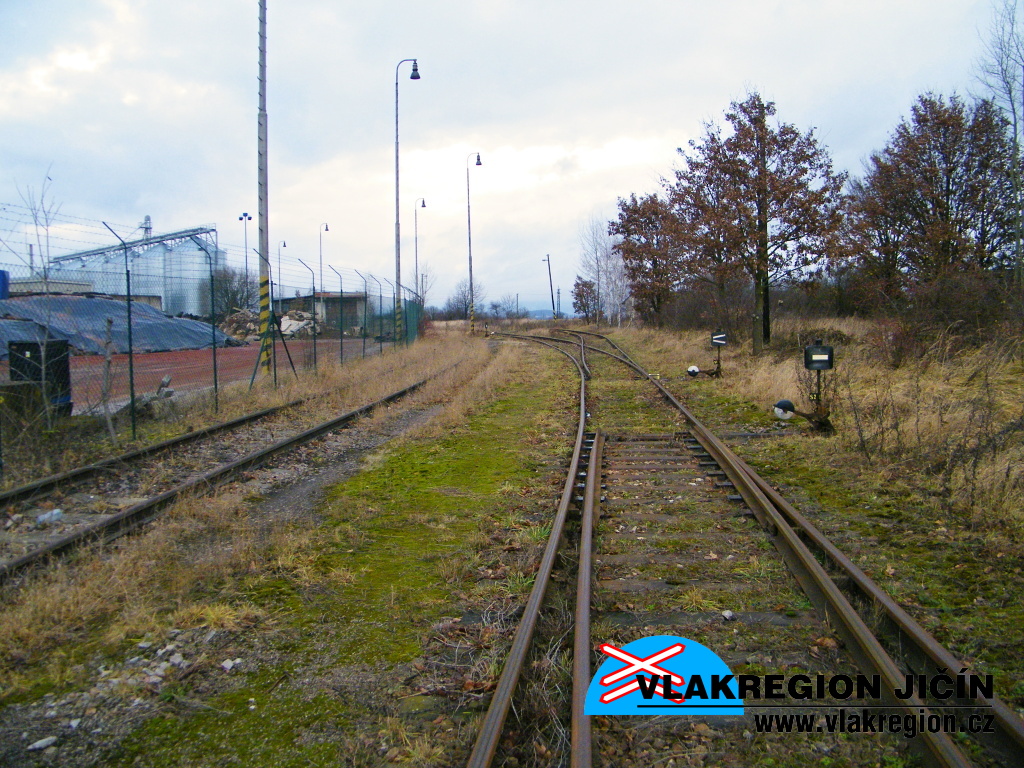

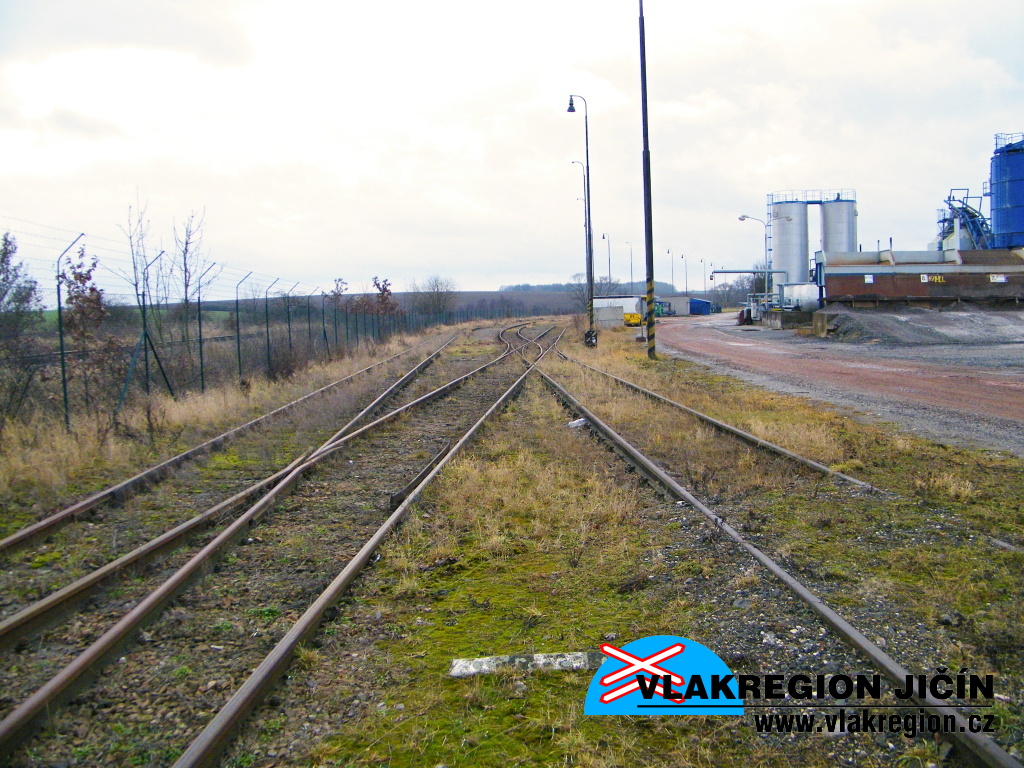

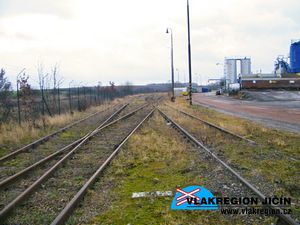

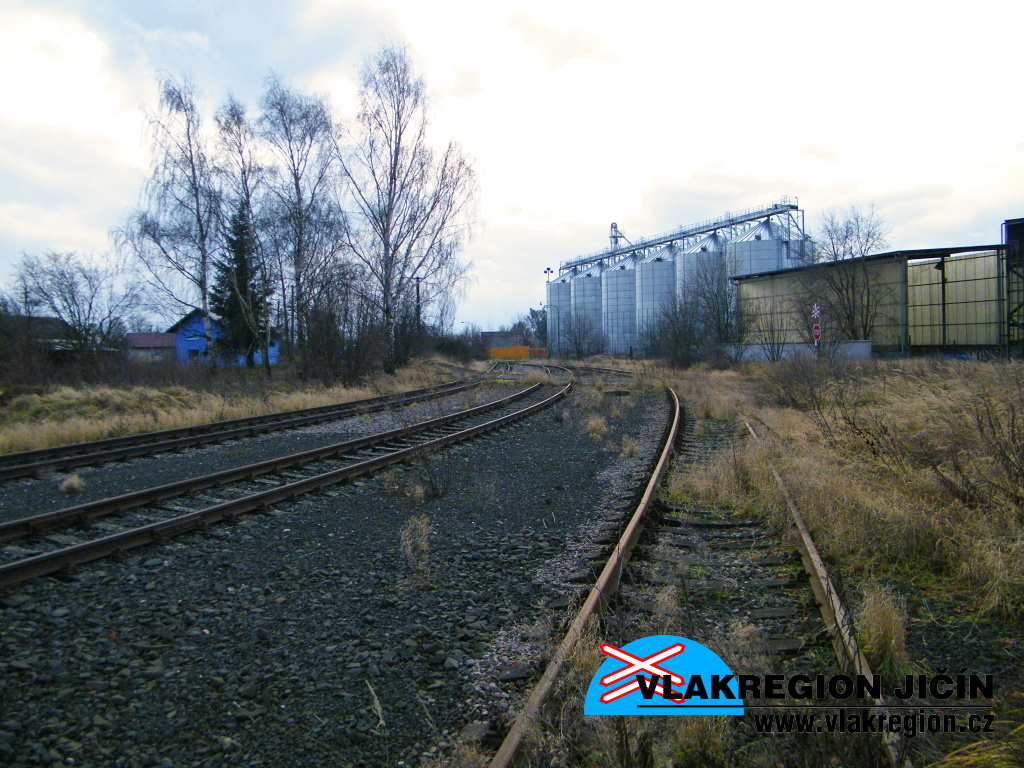

Pohled zpět na pokračování vlečkových kolejí, vpravo vlečková spojka, vlevo zarostlá nepoužívaná odstavná kolej (01/2012)

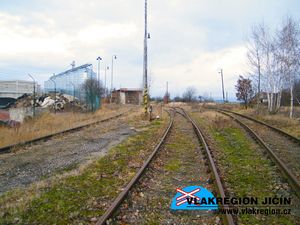

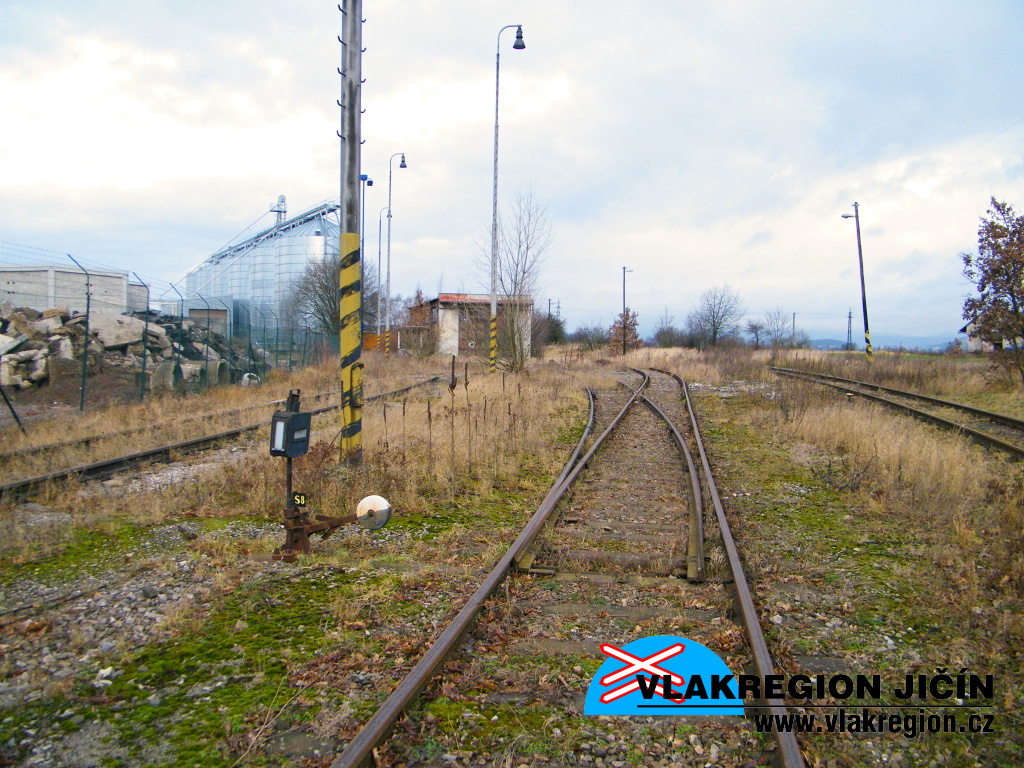

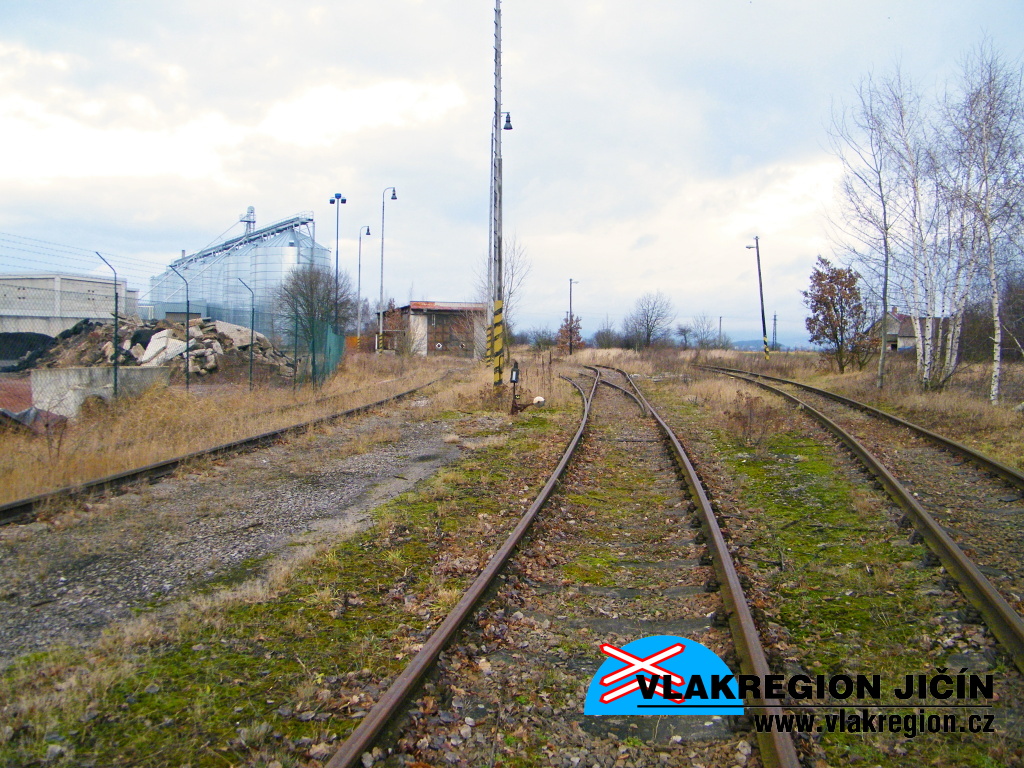

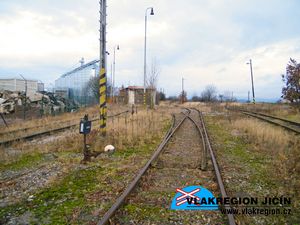

Rozvětvení kolejí - rovně k dalším nákladištím, vlevo odbočka k výtopně (01/2012)

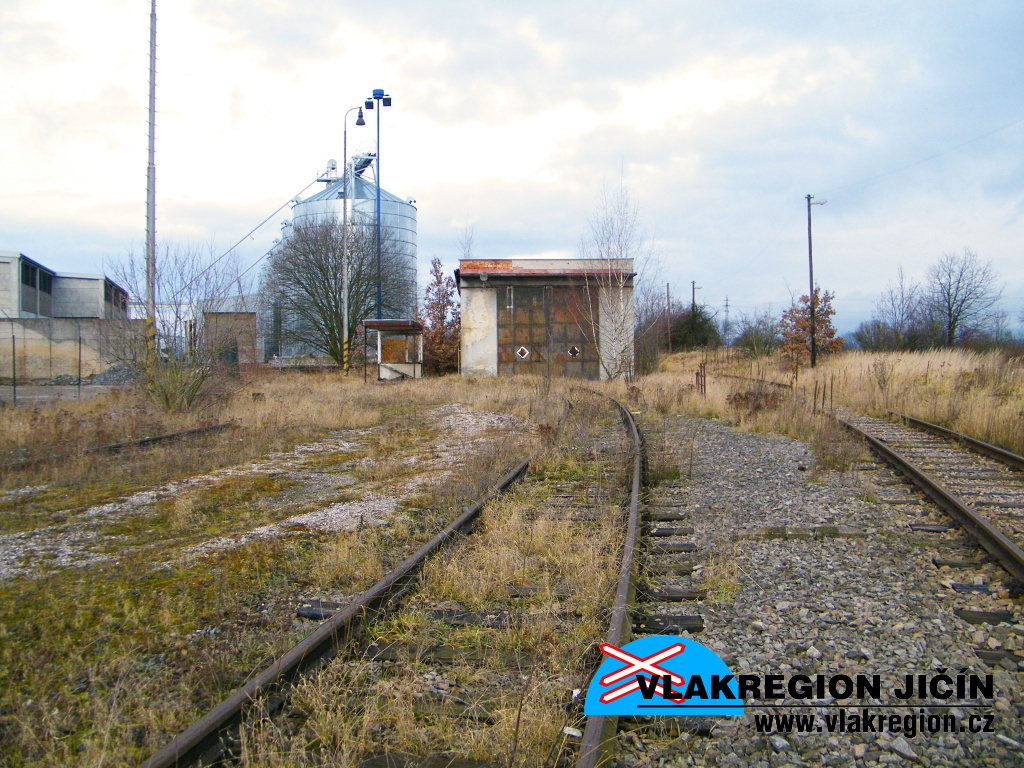

Kolej k výtopně( 01/2012)

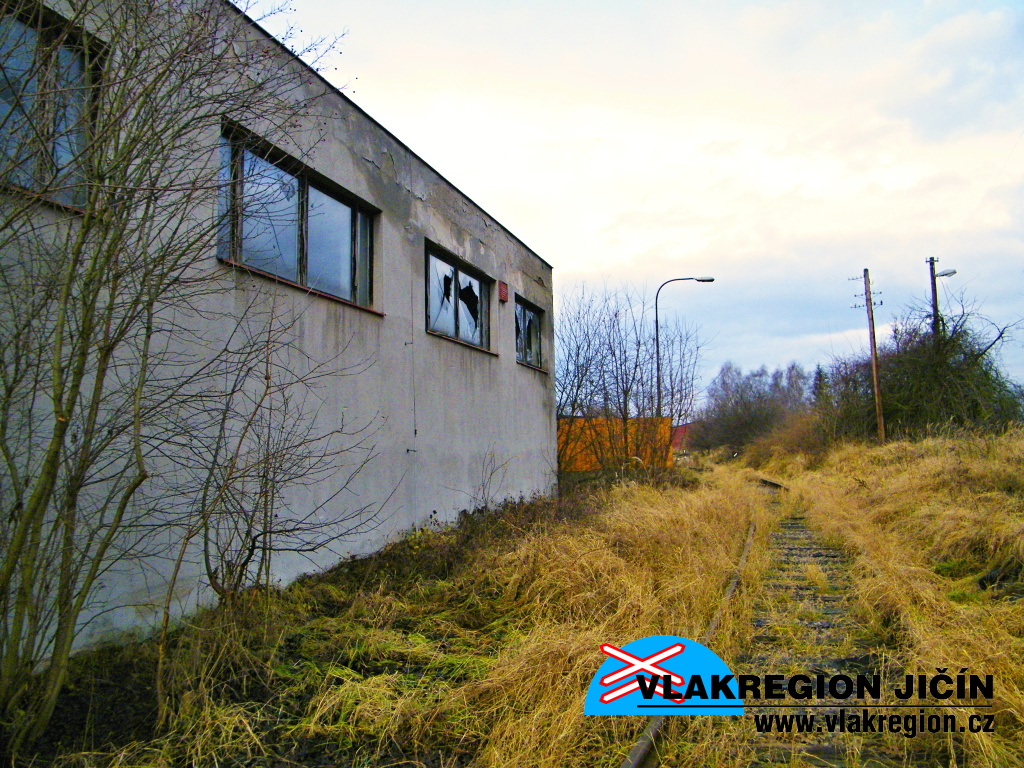

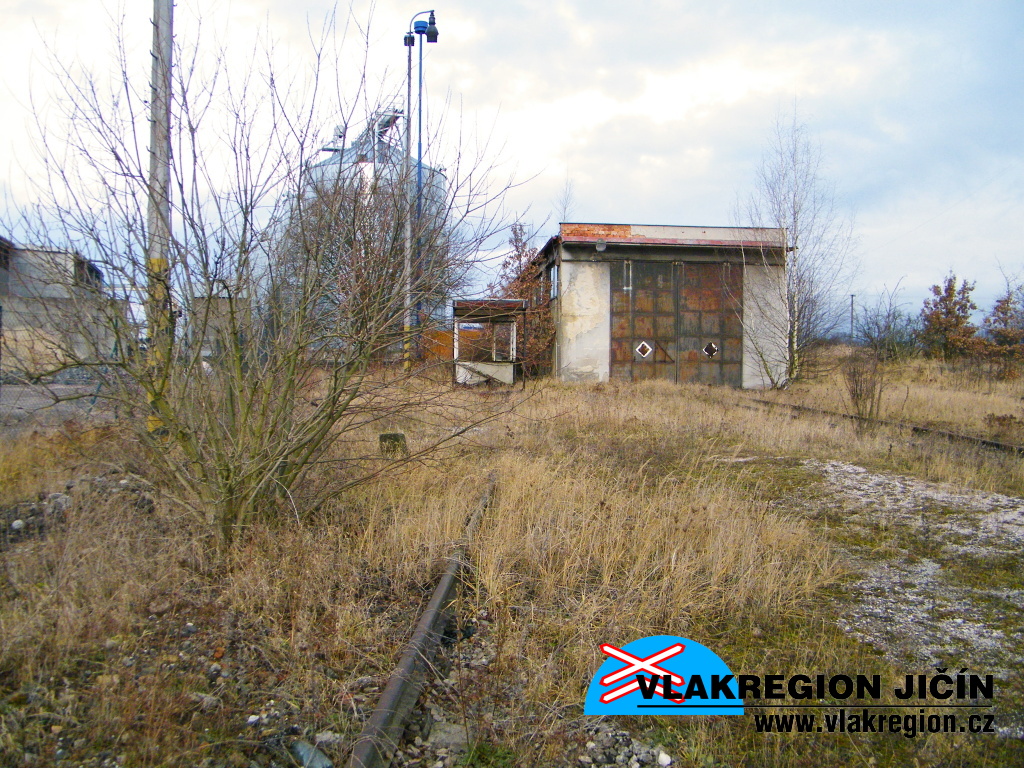

Zarostlá, delší dobu nepoužívaná odstavná kolej (01/2012)

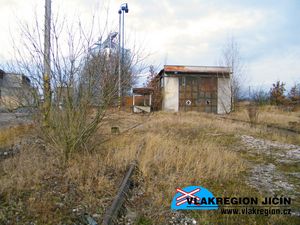

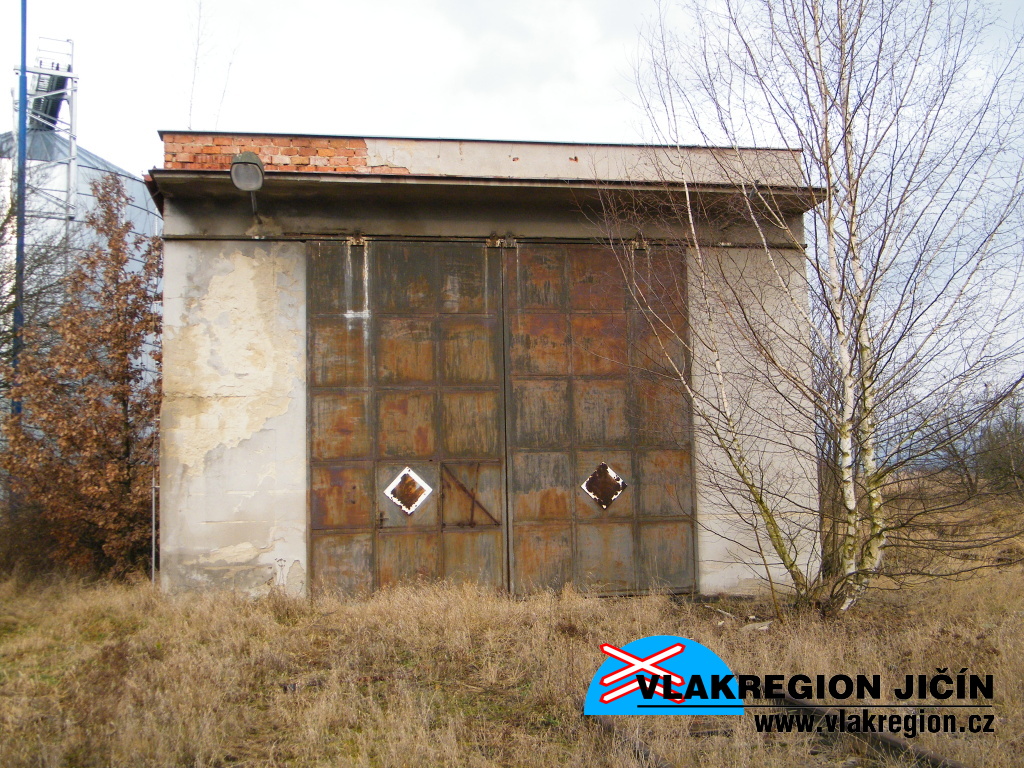

Mohutná vrata výtopny ( 01/2012)

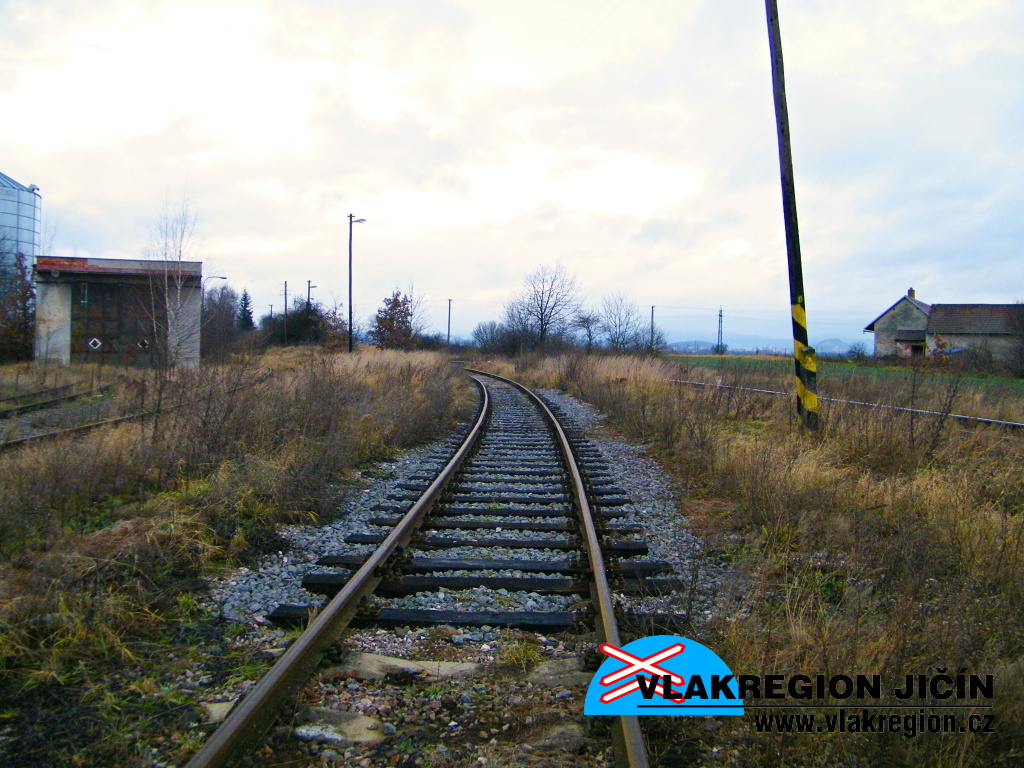

Vlevo výtopna a koleje pokračující k dalším nákladištím (01/2012)

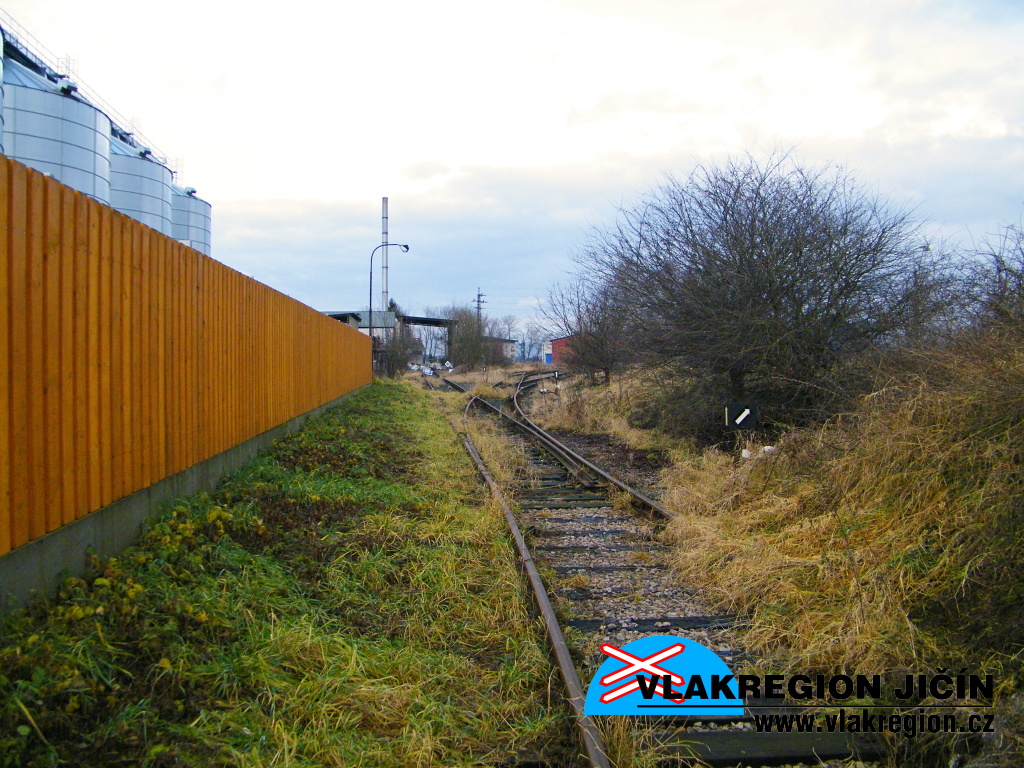

Pokračování vlečkových kolejí za výtopnou ( 01/2012)

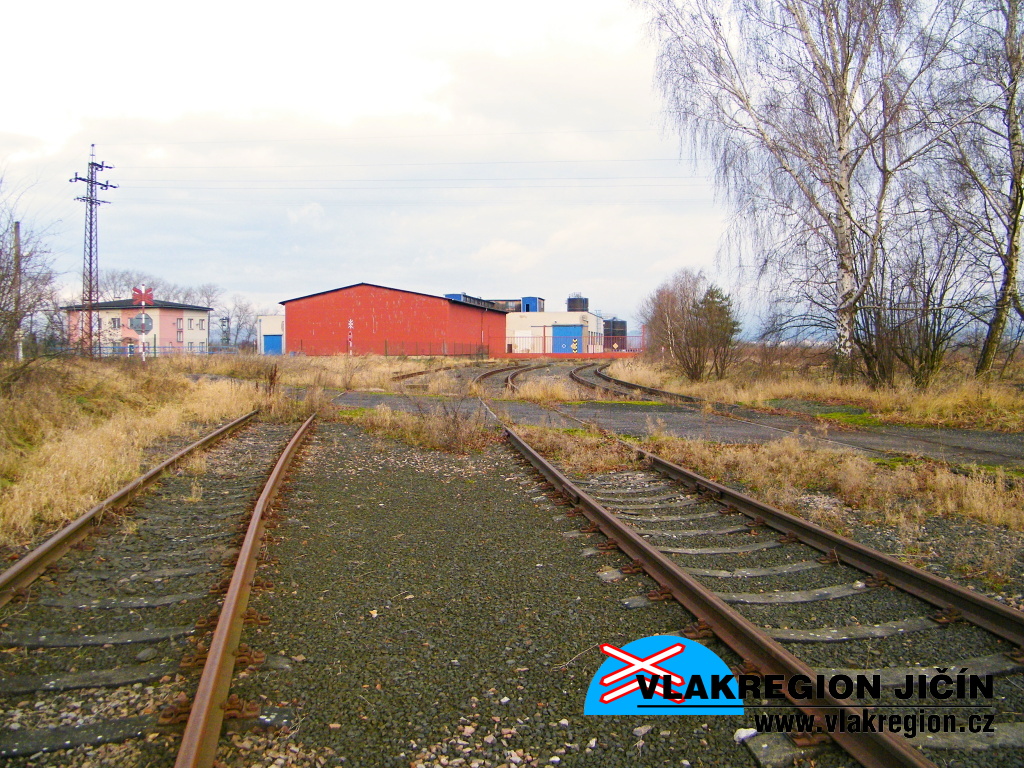

Další rozvětvení kolejového systému (01/2012)

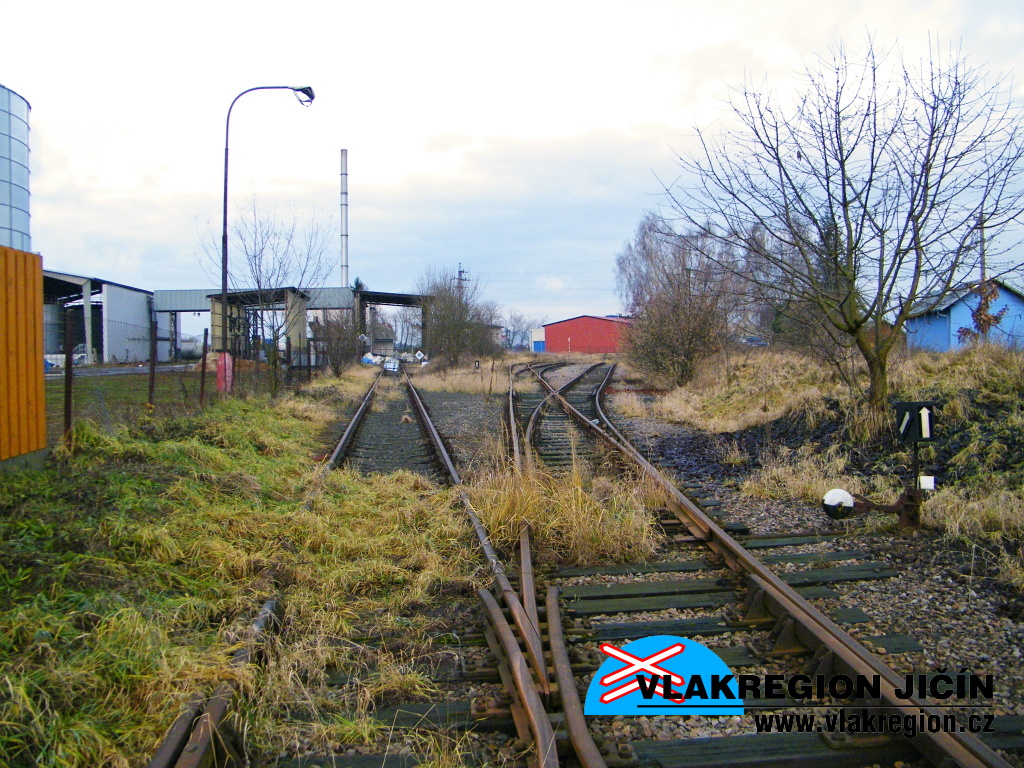

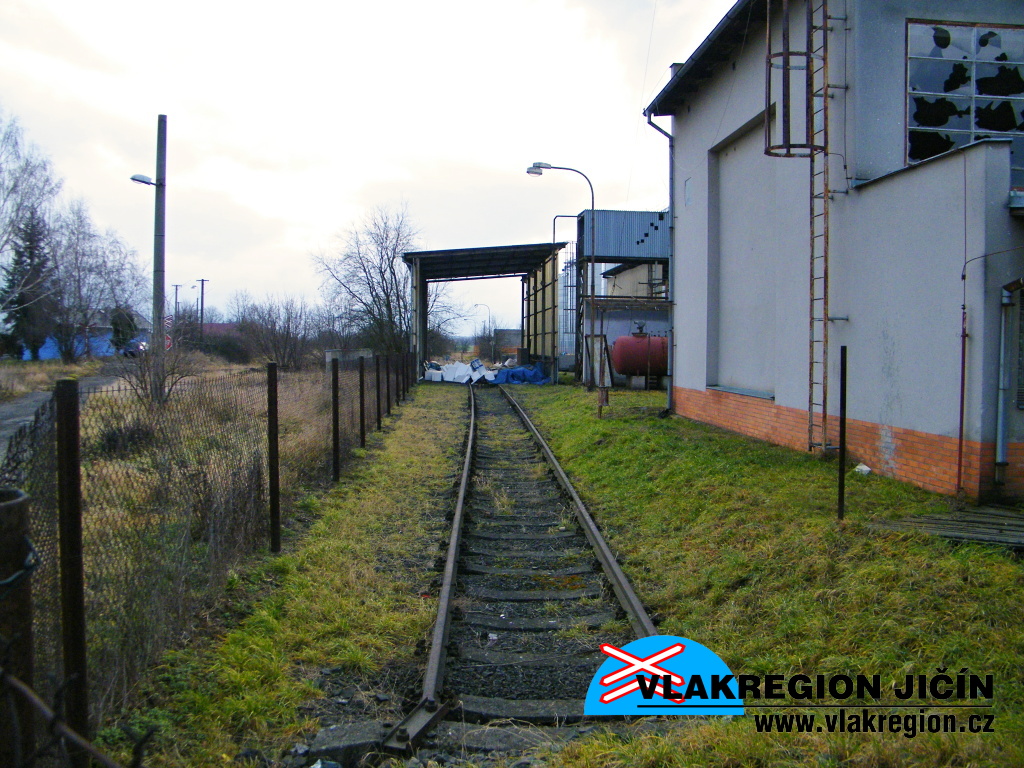

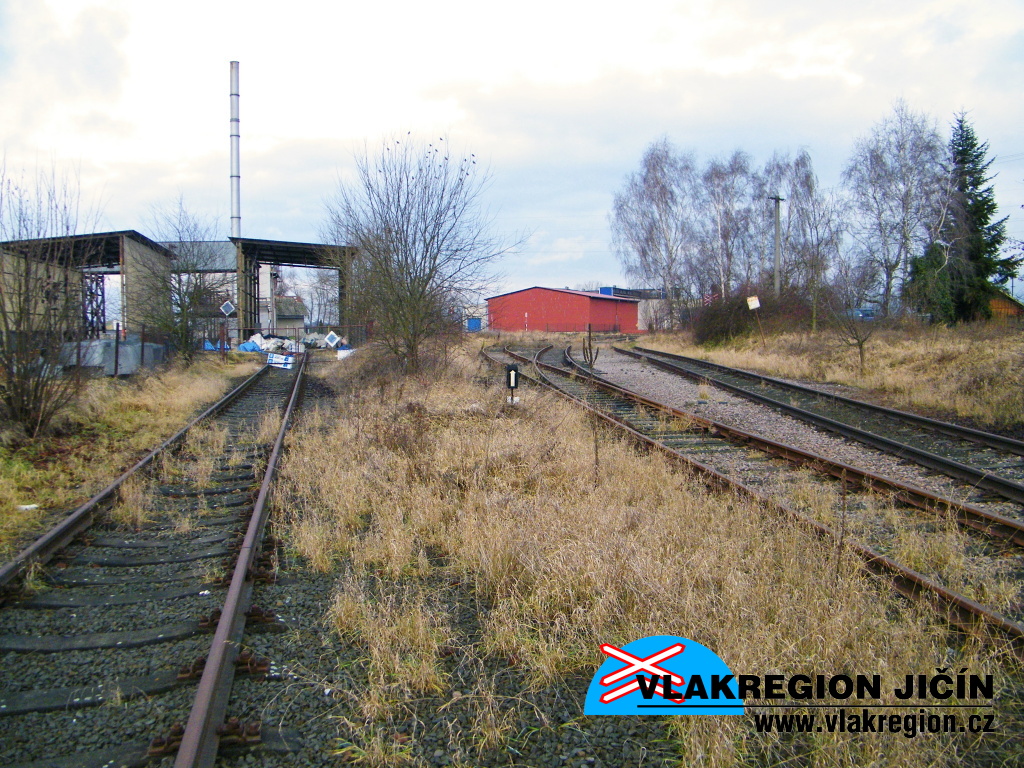

Rovně kusá kolej míří vraty k zavětrovanému nákladišti, vpravo další větvení k nákladišti Fabio (01/2012)


Systém se dále větví na tři koleje (01/2012)


Pohled na kusou kolej a její ukončení za nákladištěm (01/2012)


Pohled zpět k větvení tří kolejí (01/2012)

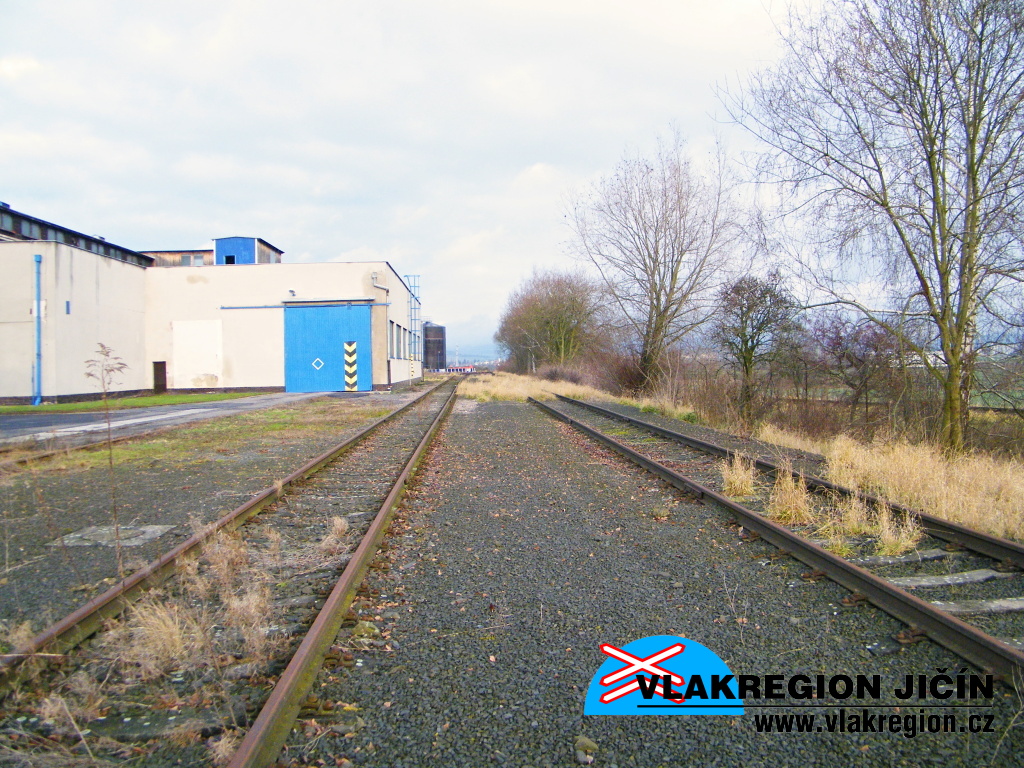

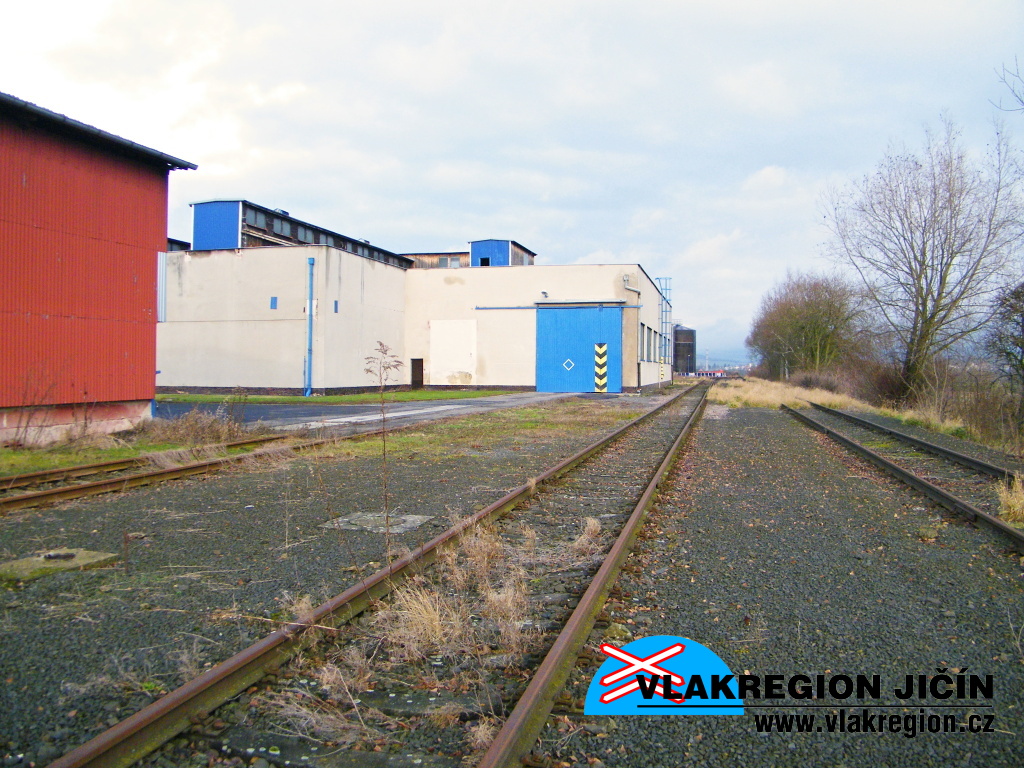

Nákladiště Fabio, levá kolej vstupuje do haly mohutnými vraty a po 40 metrech halu zase opouští (01/2012)


Detailnější pohled na pokračování kolejí za vraty (01/2012)

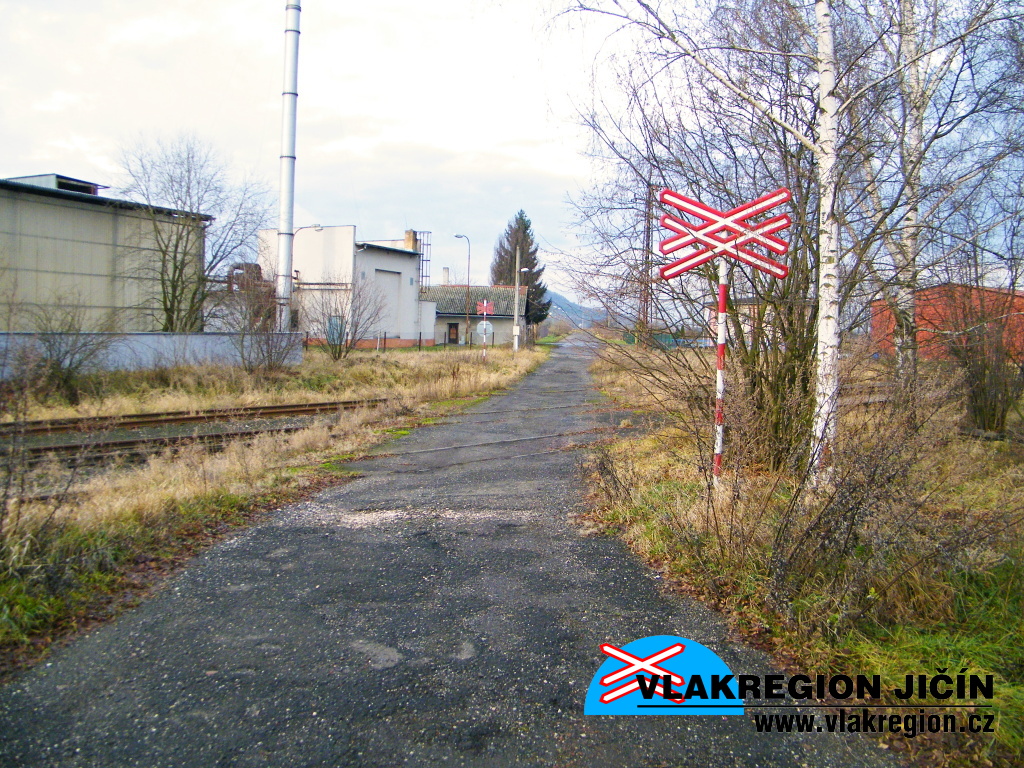

Tříkolejný přejezd vlečky sloužící k dopravě cestujících k samotné zastávce (01/2012)
